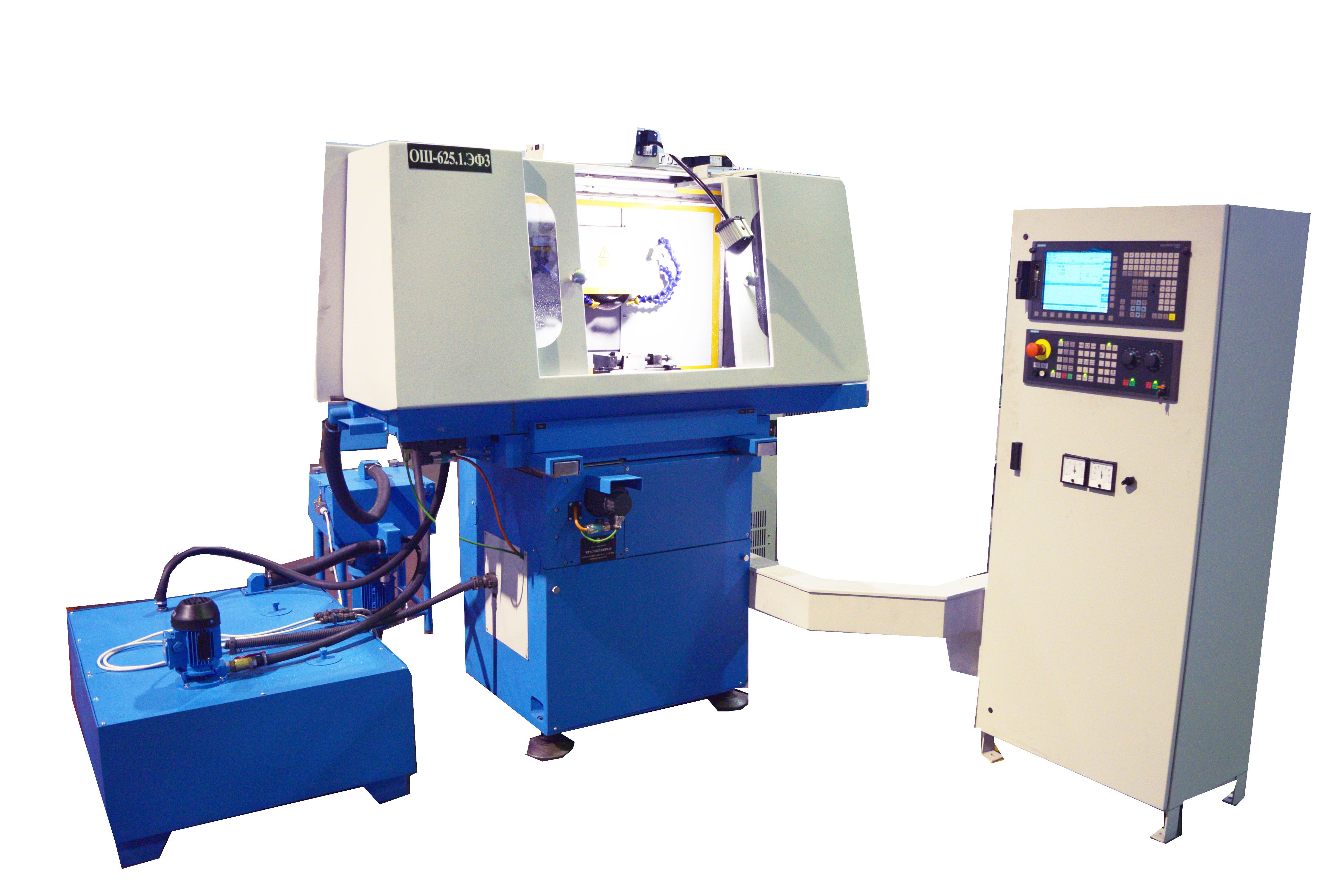

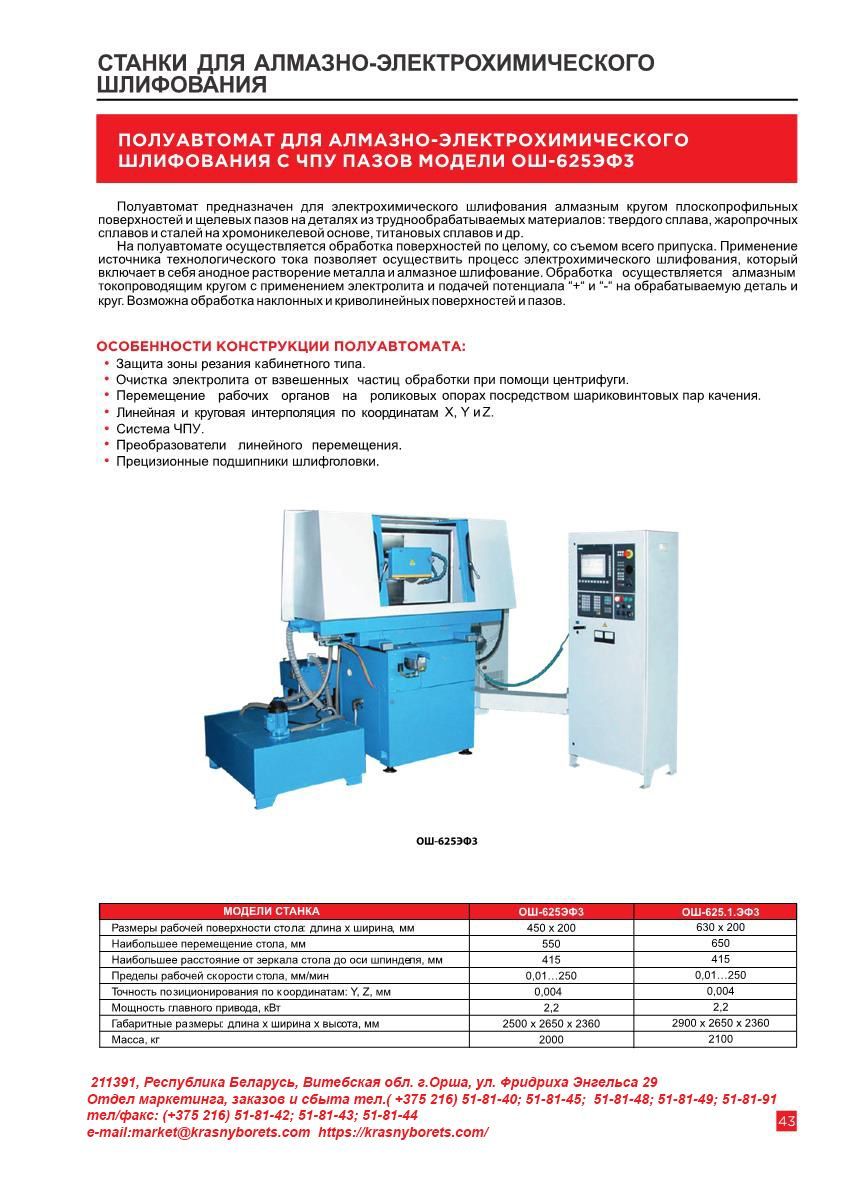

ПОЛУАВТОМАТ ДЛЯ АЛМАЗНО - ЭЛЕКТРОХИМИЧЕСКОГО ШЛИФОВАНИЯ С ЧПУ ОШ-625.1.ЭФ3

Базовые детали станка (станина, колонна, суппорт, стол, корпус шлифовальной головки) выполнены в виде чугунных отливок    коробчатой формы, что обеспечивает станку высокую жесткость и, соответственно, точность   обработки. Остальные детали станка (кроме элементов крепежа) имеющие непосредственный контакт с электролитом выполнены из нержавеющего материала

Станок имеет компоновку плоскошлифовального станка с крестовым суппортом, прямоугольным столом и горизонтальным шпинделем. Все перемещающиеся узлы установлены на направляющих качения. Стол – крестовый суппорт, крестовый суппорт – станина – на роликовых направляющих, левая П - образная направляющая собрана с предварительным натягом.

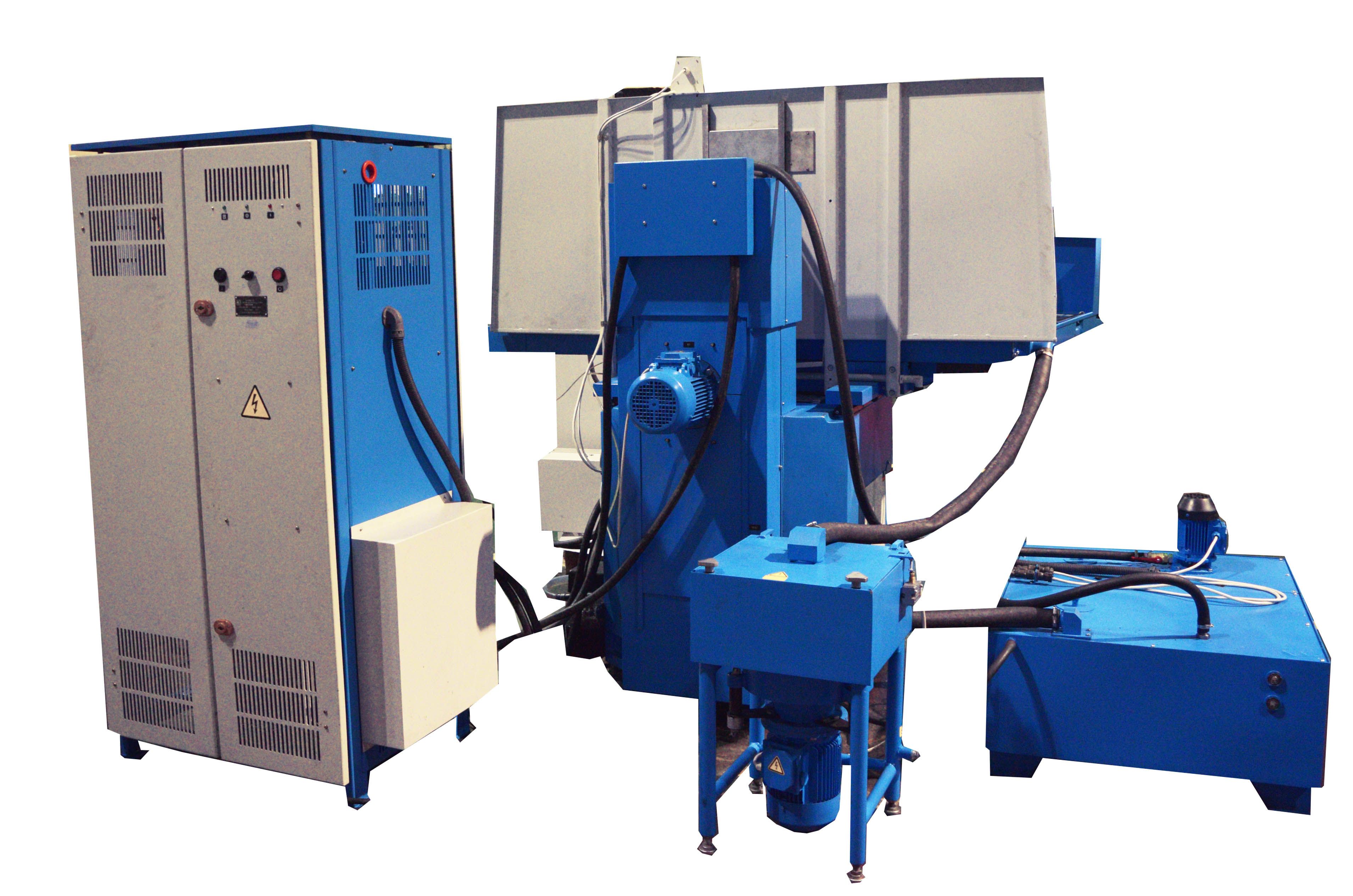

Колонна - на роликовых направляющих, собранных с предварительным натягом. Для перемещений по всем трём координатам X,Y,Z используются передачи винт-гайка качения. С левой стороны станка расположен бак системы подачи электролита с центрифугой. С правой стороны перед станком установлен электрошкаф с системой ЧПУ. Справа сзади расположен источник технологического тока.

Станок также оснащён индивидуальным освещением рабочей зоны.

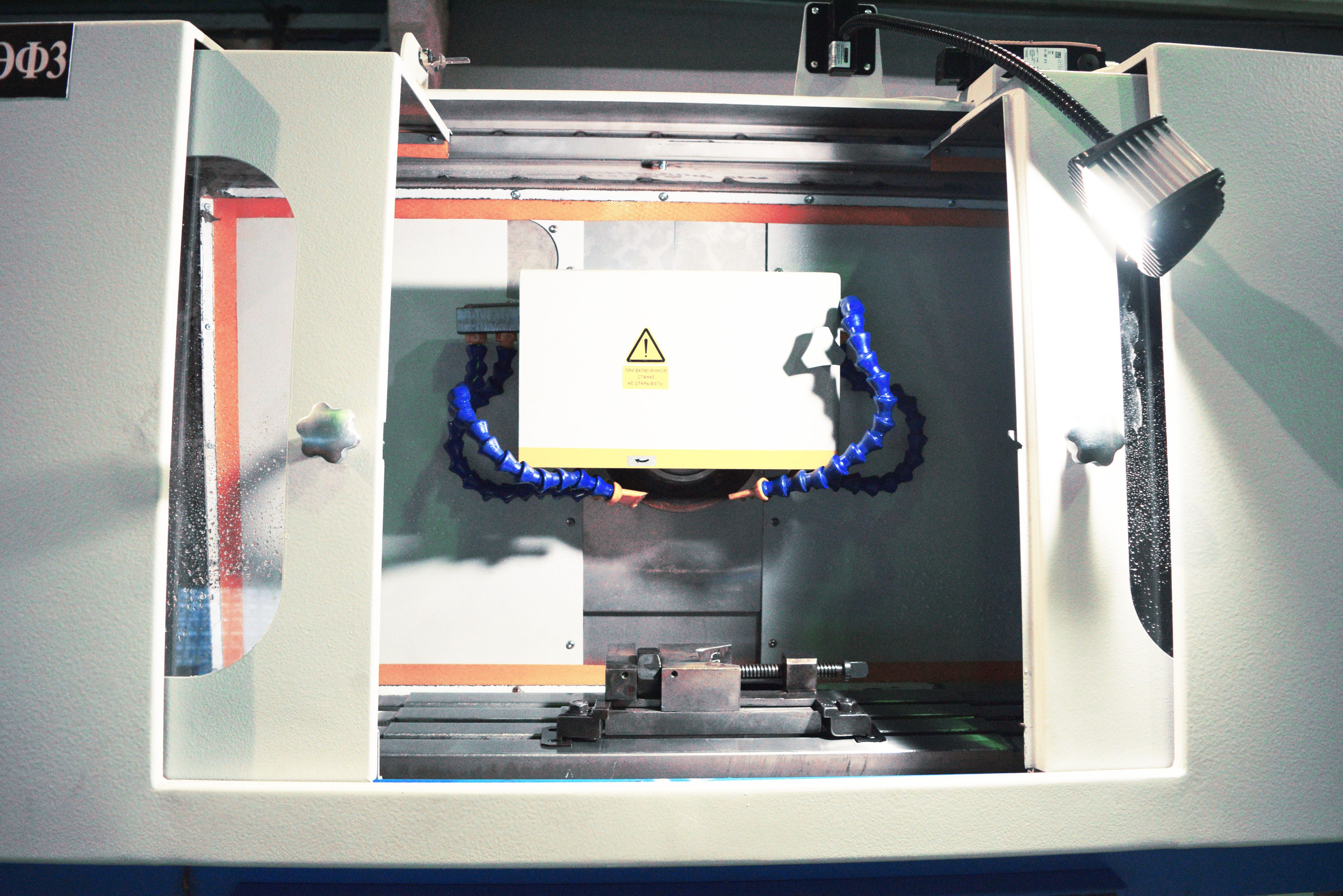

Характеристики защиты зоны резания:
- Защиты зоны резания кабинетного типа, защита от разбрызгивания.
- Невозможность открытой двери вести процесс электрохимического шлифования.
- Имеется возможность установки индикаторов часового типа для осуществления контроля точностных параметров.
- Возможность и удобство для установки, настройки оснащения, хороший обзор с торцов (наличие дверей) и с передней поверхности.
- Внутренние поверхности защиты зоны резания не окрашены.

ХАРАКТЕРИСТИКА СИСТЕМЫ ПОДАЧИ И ОЧИСТКИ ЭЛЕКТРОЛИТА:
- Состав электролита - водный раствор солей (натрий азотнокислый NaNOs (6%), нитрит натрия NaNO2 (0,5%), натрий углекислый Na2CO3 (0,5%)) и глицерина (2%). Есть возможность работы другими по хим. составу электролитами. Плотность электролита – 1,09…1.11г.см³;
-Способ подачи электролита в зону обработки - струйный через гибкое сопло;
- Способ регулирования расхода электролита – ручной. Для установки расхода имеется кран с градацией;
- Узлы станка, непосредственно соприкасающиеся с электролитом, выполнены из элементов в антикоррозионном исполнении;
- Подача электролита через сопла в 2-х направлениях по ходу вращения круга с 2-х сторон круга (за кругом и перед кругом).
-Способ очистки электролита – центрифуга.

СИСТЕМА УПРАВЛЕНИЯ
Система ЧПУ и электрооборудование:
- система управления ;
- электроприводы подач - сервоприводы ;
- низковольтная аппаратура;
- конечные выключатели.
- частотный преобразователь привода главного движения.
- система световой индикации отражающая работу станка.
- клавиатура системы управления в исполнении плёночного типа, а клавиатура пульта управления выполнена в исполнении с защитными колпачками на кнопках.

Система ЧПУ отвечает следующим требованиям:
- количество управляемых координат – 3;
одновременное управление по координатам X, Y, Z;
- обеспечение линейной и круговой интерполяции по координатам X, Y; Z;
- ввод управляющей программы вручную, а также с помощью РС или USB порт;

Параметры, подлежащие регулированию и поддержанию системой ЧПУ:
- скорость перемещения по 3-м управляемым координатам;
- число оборотов круга.
-автоматически регулируемой компенсации величины износа круга с учётом заданной оператором величины.
