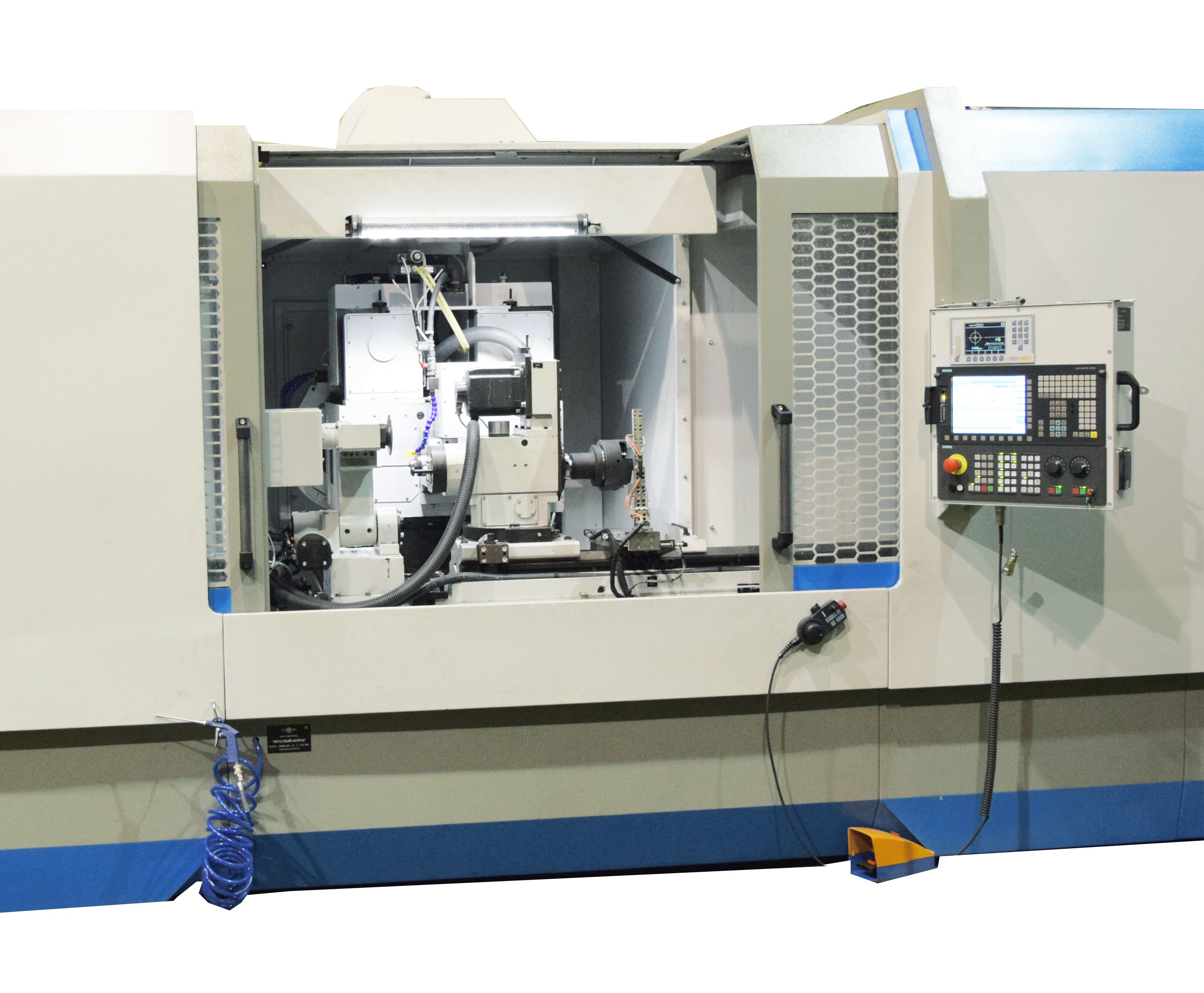

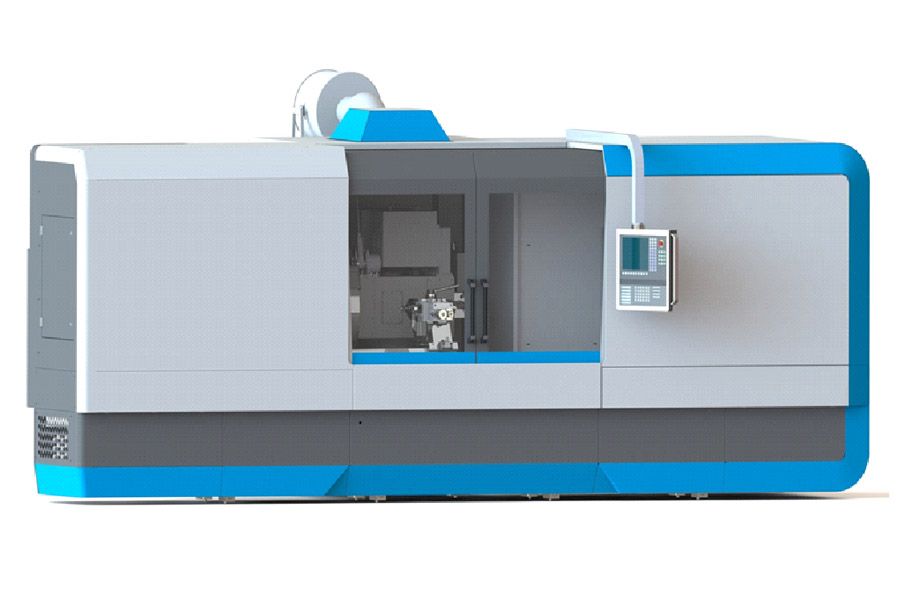

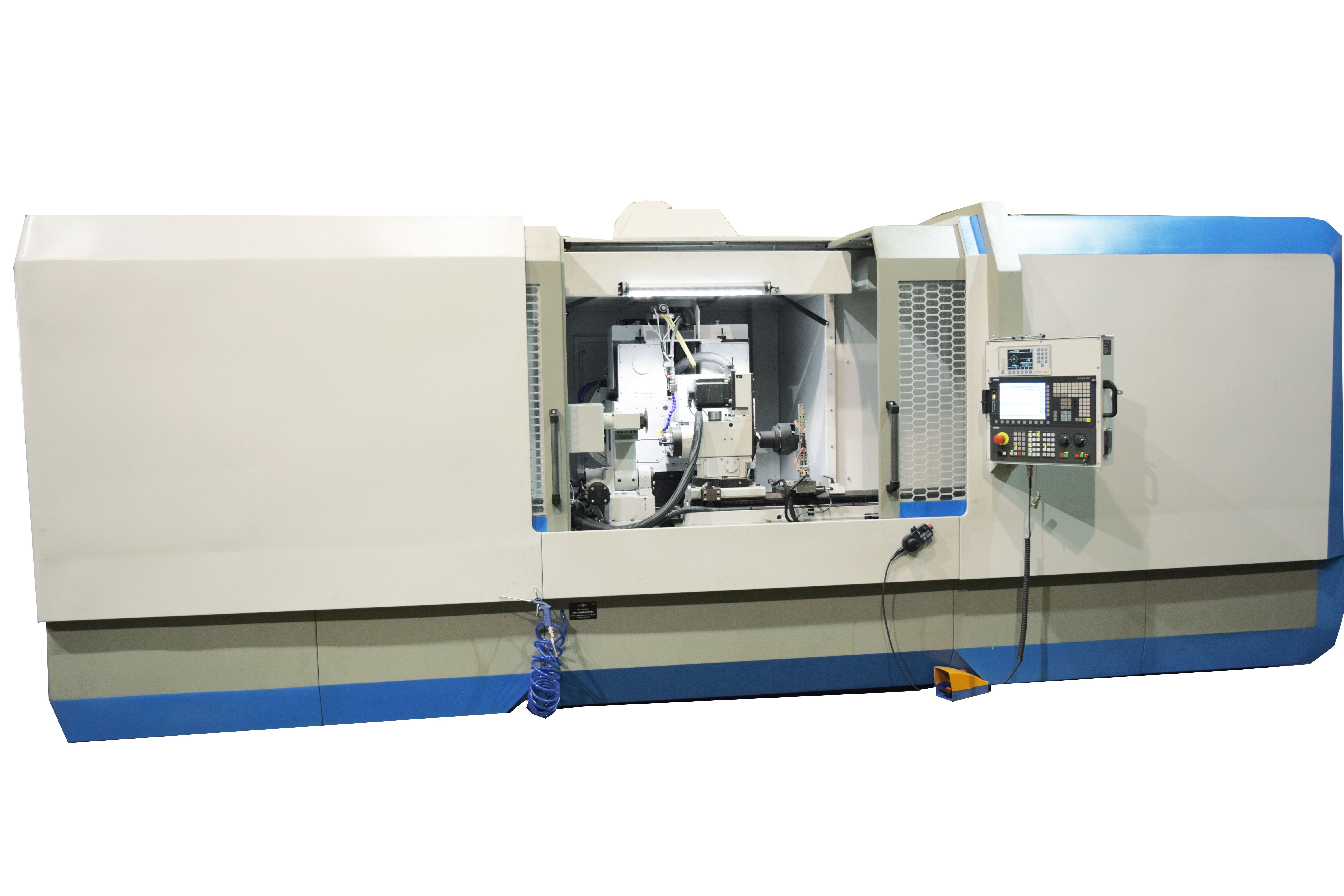

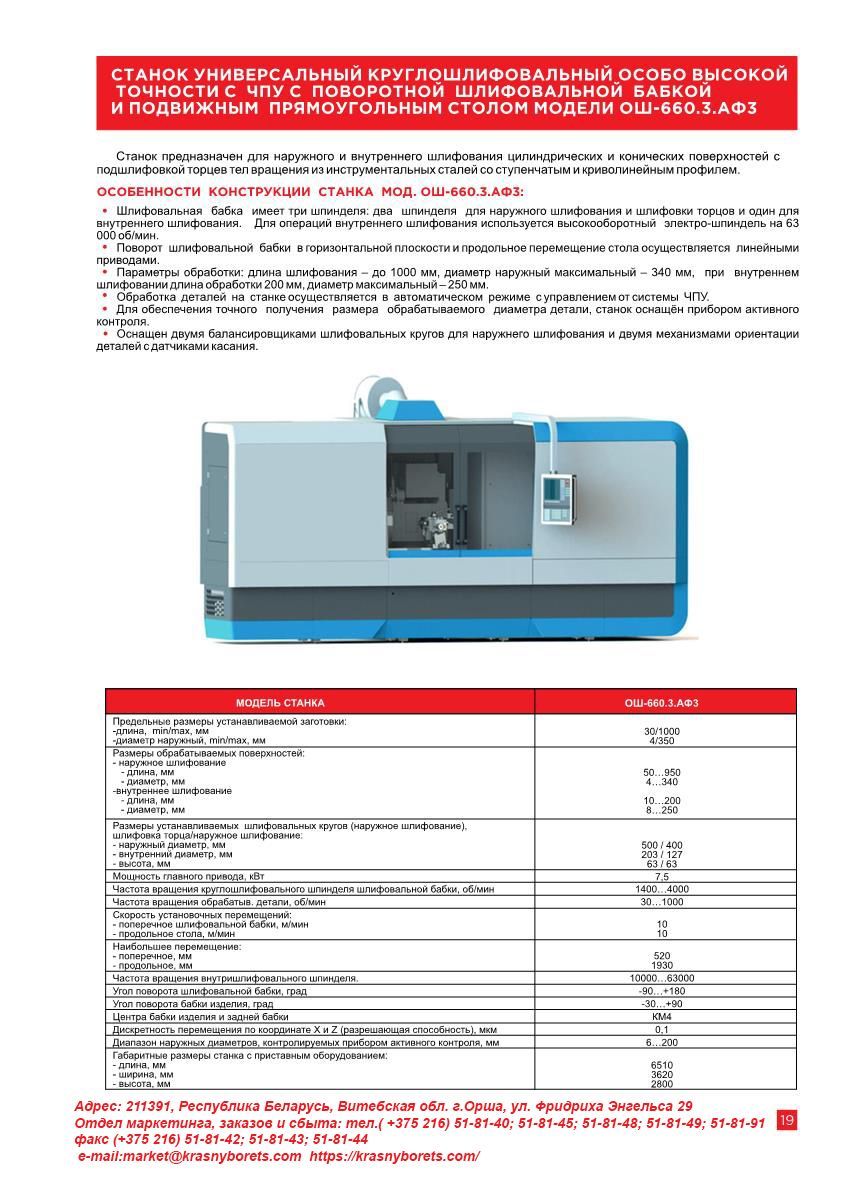

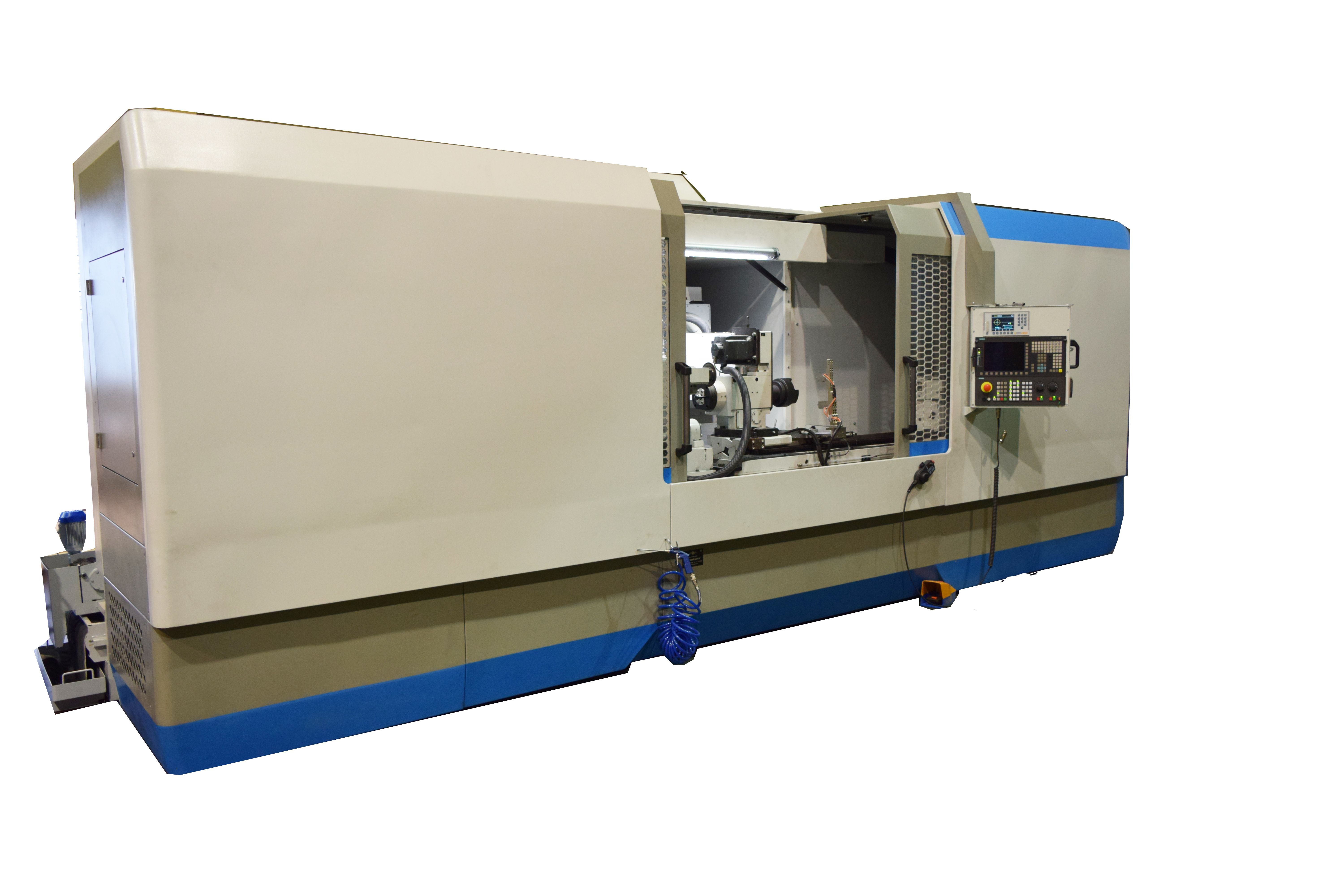

СТАНОК УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ ОСОБО ВЫСОКОЙ ТОЧНОСТИ С ЧПУ С ПОВОРОТНОЙ ШЛИФОВАЛЬНОЙ БАБКОЙ И ПОДВИЖНЫМ ПРЯМОУГОЛЬНЫМ СТОЛОМ МОДЕЛИ ОШ-660.3.АФ3.

Станок имеет компоновку круглошлифовального станка с подвижным столом, перемещающимся в продольном направлении и перемещающейся в поперечном направлени и шлифовальной бабкой. Бабка изделия, бабка задняя, люнет и скоба прибора активного контроля крепятся на верхней рабочей поверхности верхнего стола, имеющего возможность поворота на угол 3° по часовой стрелке и 10° против часовой стрелки и базирующегося на нижний стол, который в свою очередь перемещается по направляющим качения станины.

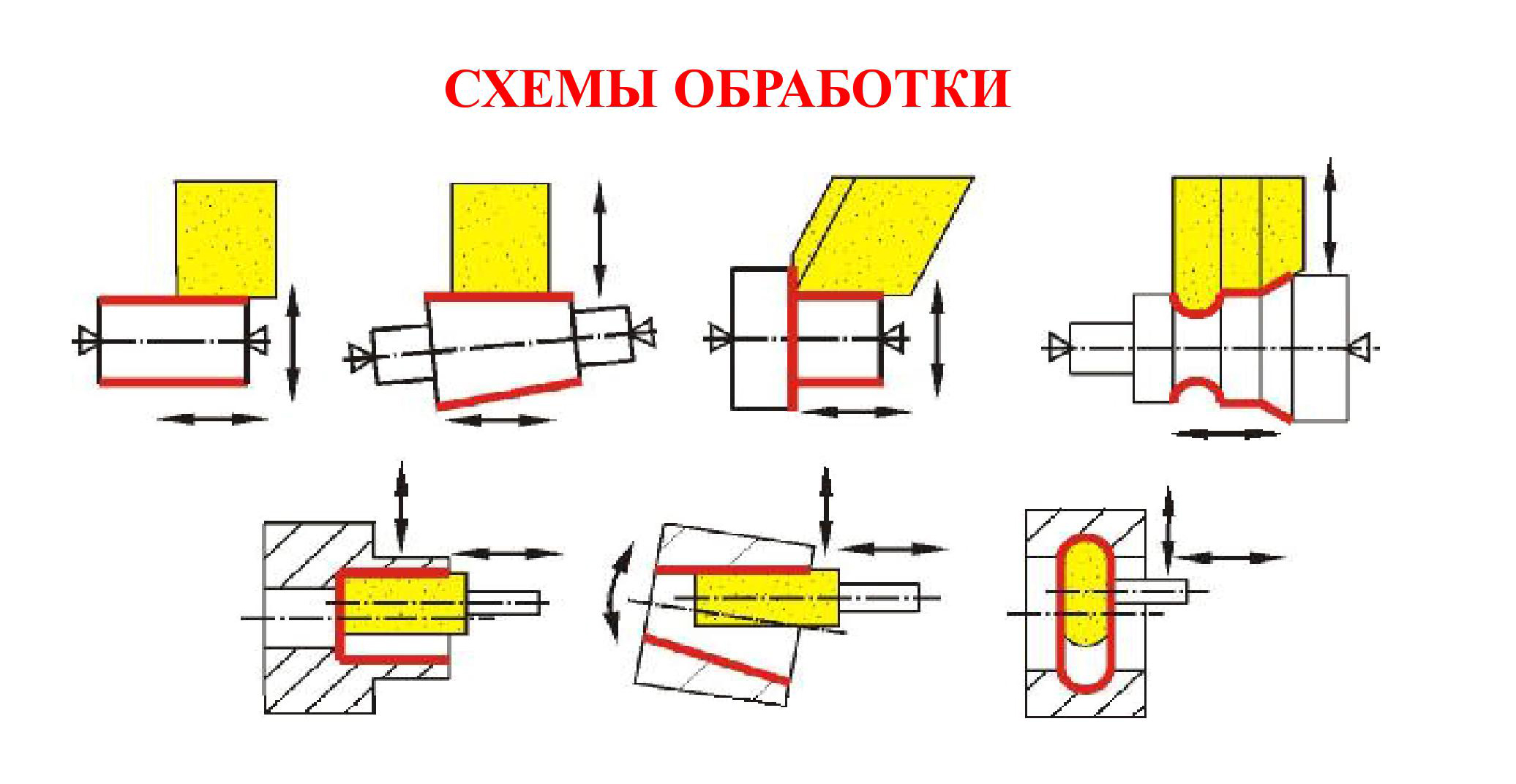

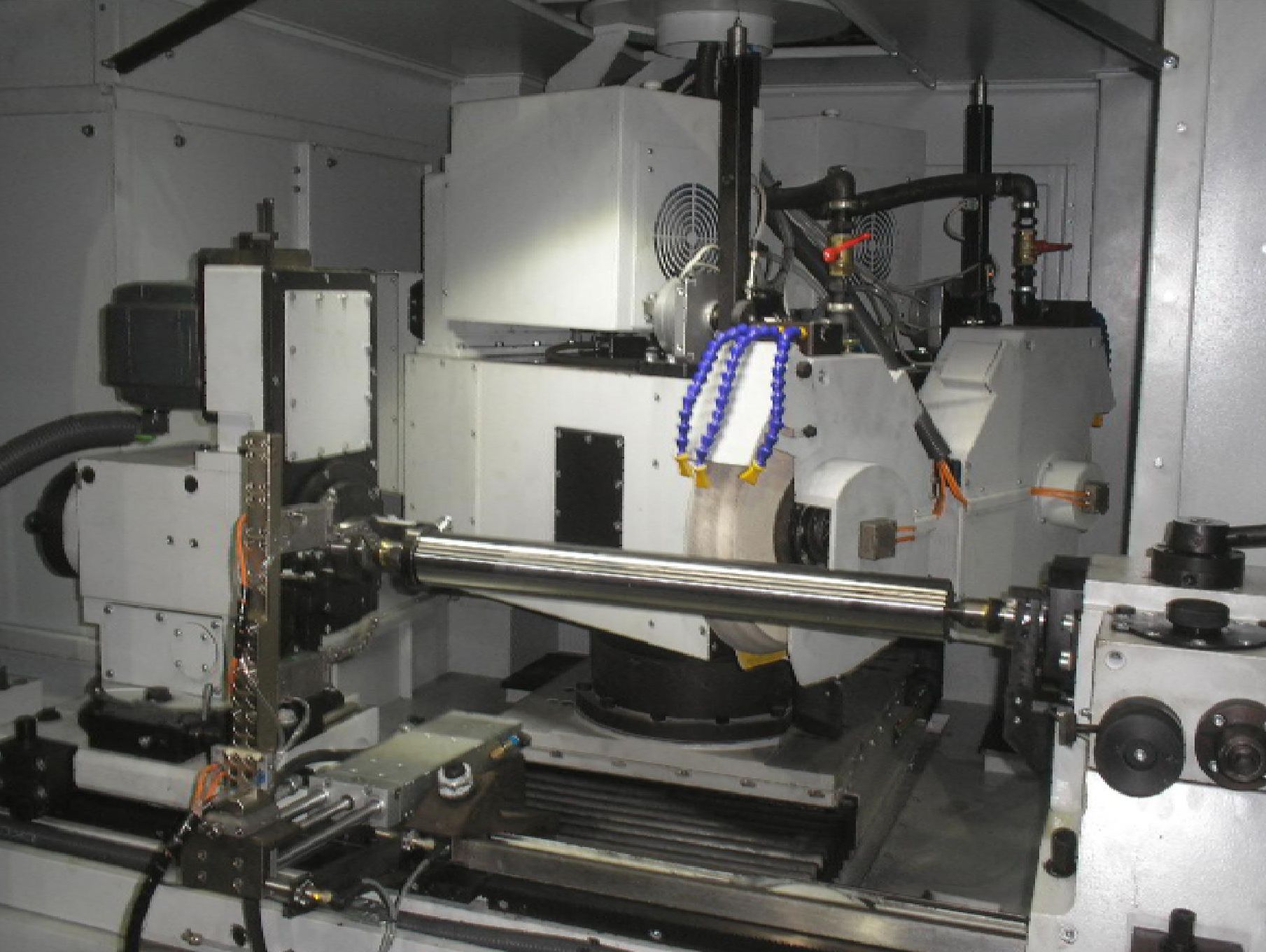

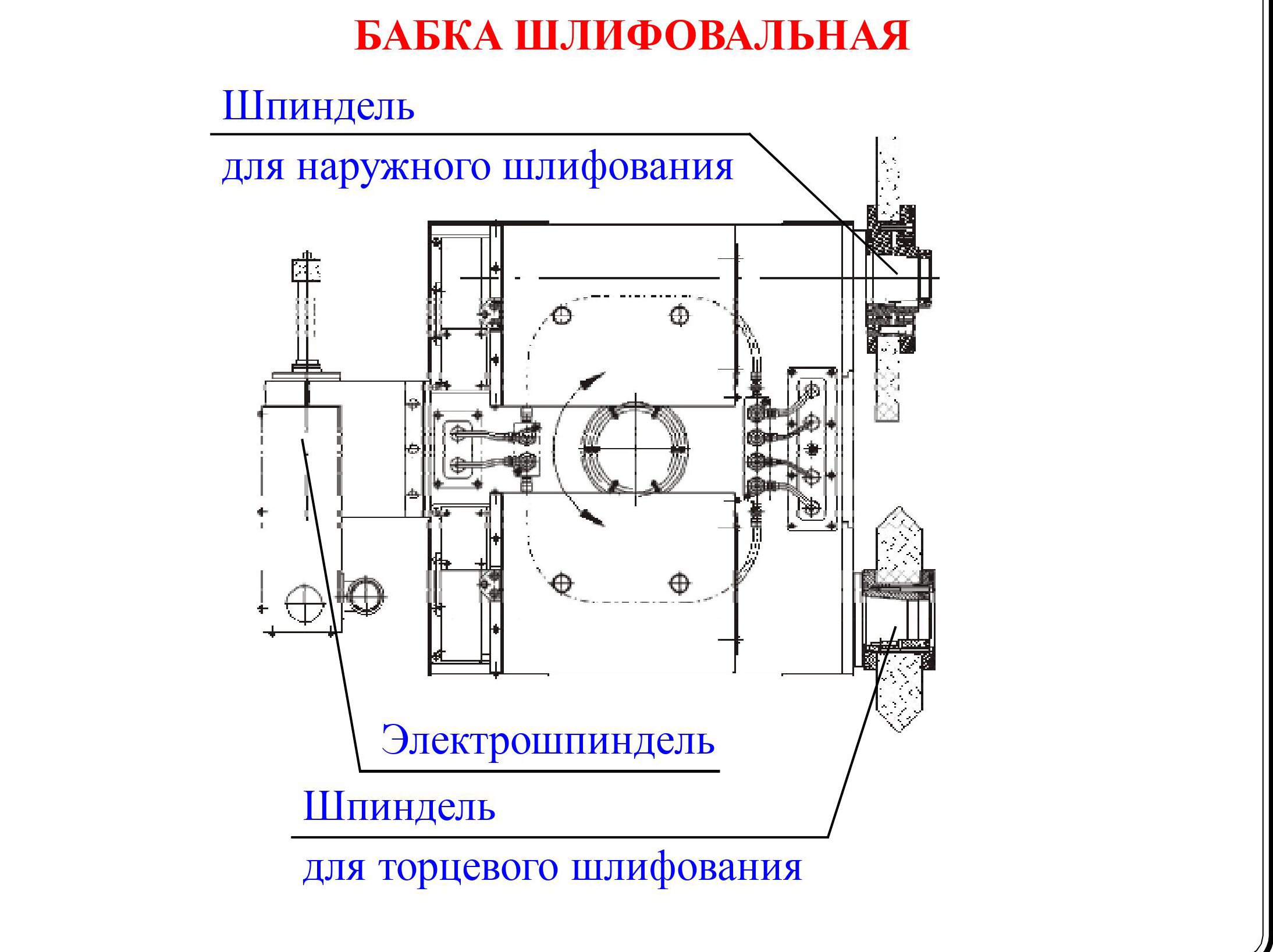

Перемещение шлифовальной бабки осуществляется по линейным направляющим качения посредством шарико-винтовой передачи. Шлифовальная бабка имеет три шпинделя: два - для наружного шлифования и шлифовки торцов, и один для внутреннего шлифования. Правка периферии и торца шлифовальных кругов для наружного шлифования, шлифовки торцов и внутреннего шлифования осуществляется с помощью алмазов в оправе механизмов правки и алмазного радиусного ролика, установленных на столе за счёт продольного перемещения стола и поперечного перемещения шлифовальных кругов (интерполяция по координатам). Поворот шлифовальной бабки в горизонтальной плоскости и продольное перемещение стола осуществляется линейными приводами.

Обработка деталей на станке осуществляется в автоматическом режиме с управлением от системы ЧПУ.

Для обеспечения точного размера обрабатываемого диаметра детали, станок оснащён прибором активного контроля. Технологическая возможность станка позволяет обрабатывать криволинейные поверхности и автоматически с помощью специального приложения формировать управляющую программу на ПК с чертежей в формате dxf
