УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК С КОМАНДОКОНТРОЛЛЕРОМ ОШ-661АФ2

Описание

  Станок универсальный круглошлифовальный модели ОШ-661АФ2 предназначен для наружного шлифования гладких цилиндрических и конических поверхностей с возможностью внутреннего шлифования отверстий для чистовой обработки шпинделей.
   Шлифовка   наружных   поверхностей   осуществляется последовательно двумя шлифовальными кругами (черновое и чистовое шлифование).
       Обрабатываемый материал: сталь и стальные сплавы.
  Область применения станка - предприятия единичного и серийного производства.

Кинематическая схема станка обеспечивает следующие движения:
   - вращение шлифовального круга чернового и чистового (ось Sp2 и Sp3);
   - поперечное перемещение шлифовальной бабки (координата Х);
    - продольное перемещение стола (координата Z);
    - вращение обрабатываемой детали (ось Sp1);
    - вращение внутришлифовального шпинделя (ось Sp4);
   - поворот шлифовальной бабки на заданный угол вручную;
    - поворот верхнего стола на заданный угол вручную.
    - поворот бабки изделия на заданный угол вручную;

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Командоконтроллер с сервоприводами
  • Бесконтактные датчики и конечные выключатели
  • Замкнутые роликовые линейные направляющие для перемещения по координате Х;
  • Высокоточные беззазорные шарико-винтовые передачи в механизмах приводов подач;
  • Высокоточные радиально-упорные шарикоподшипники для шпинделя передней бабки.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Класс точности станка по ГОСТ 8-82
    А
  • Длина устанавливаемой заготовки
    2000 мм
  • Диаметр наружный устанавливаемой заготовки
    400 мм
  • Мощность главного привода
    4...7,5 кВт
  • Управляемое количество координат
    X,Z
  • Частота вращения шпинделя
    1200...2800 об/мин
  • Наружный диаметр шлифовального круга для наружного шлифования
    500 мм
  • Внутренний диаметр шлифовального круга для наружного шлифования
    203 мм
  • Высота шлифовального круга для наружного шлифования
    50 мм
  • Наружный диаметр шлифовального круга для внутреннего шлифования
    5...100 мм
  • Высота шлифовального круга для внутреннего шлифования
    20...50 мм
  • Угол поворота стола верхнего по/против часовой стрелки
    +9/-3 град
  • Мощность шпинделя для внутренней обработки
    3,2...17 кВт
  • Частота вращения внутришлифовального шпинделя
    4000...60000 об/мин
  • Частота вращения обрабатываемой детали
    1...500 об/мин
  • Управляемые от командоконтроллера линейные координаты
    X,Z
  • Габаритные размеры (длина х ширина х высота)
    6900х4200х2480 мм
  • Масса станка с приставным оборудованием
    13000 кг

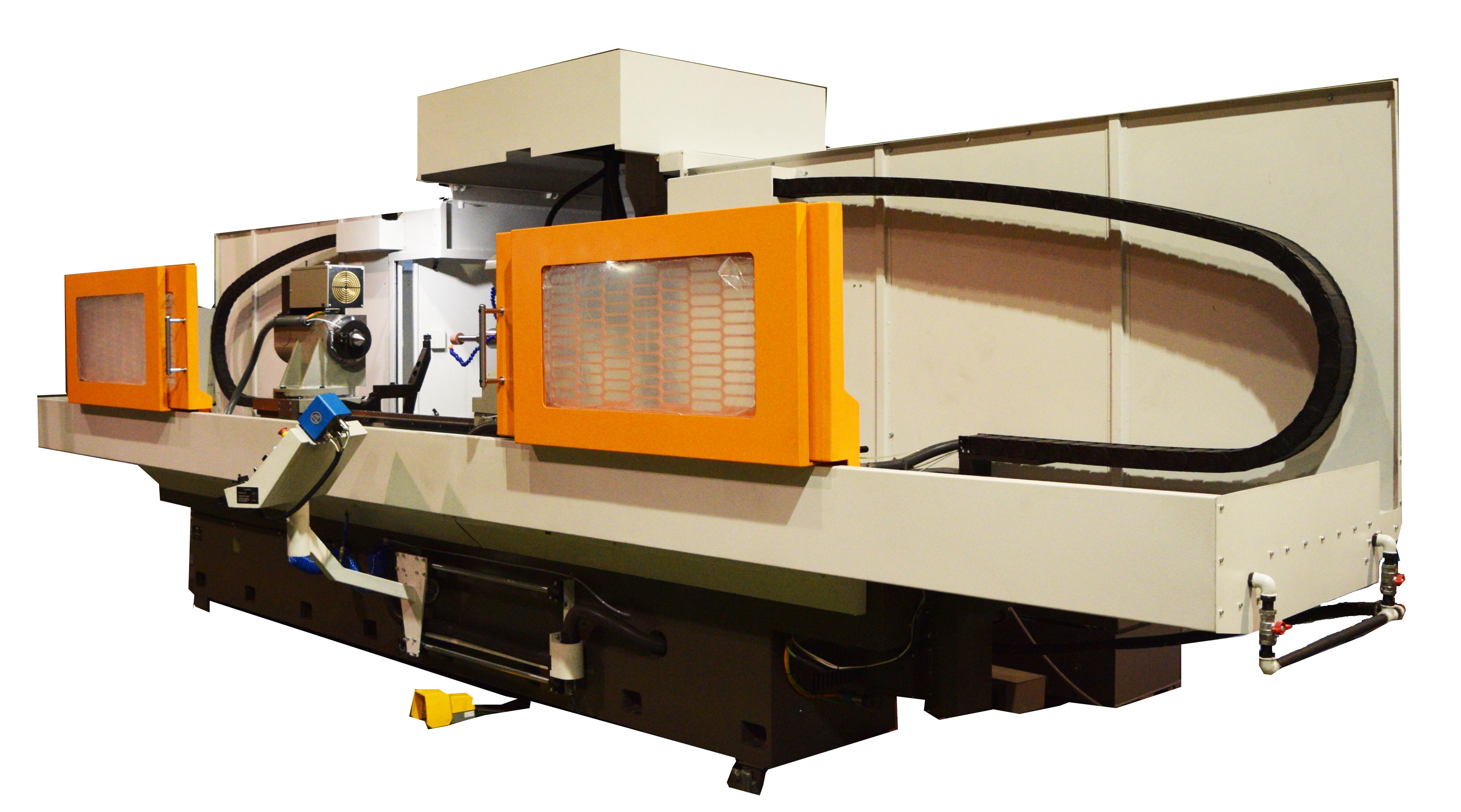

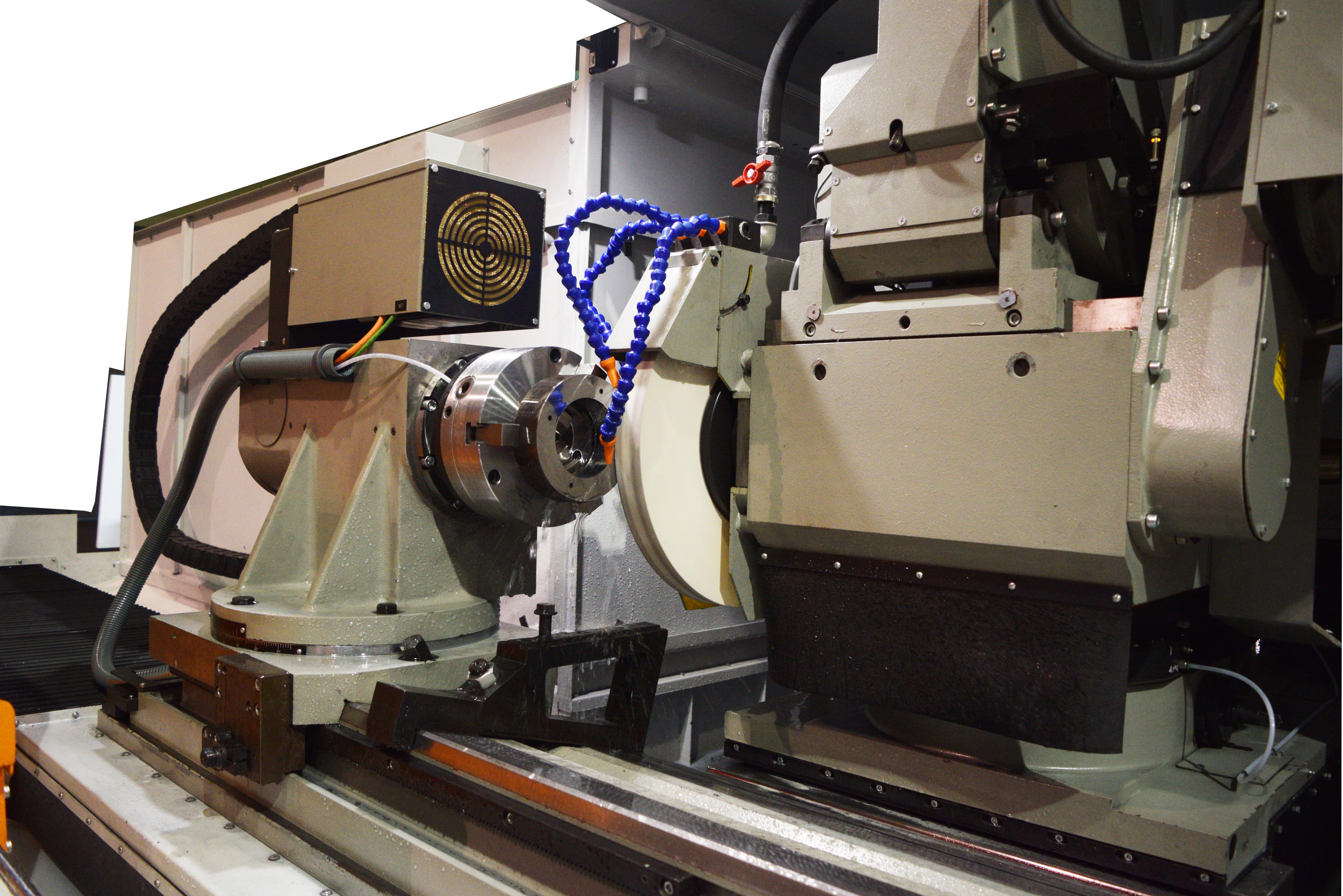

       Станок имеет компоновку с перемещающимся вдоль оси детали подвижным столом (координата Z) на котором установлена обрабатываемая деталь и перемещающейся в поперечном направлении (координата X) шлифовальной бабкой. Бабка шлифовальная имеет два шпинделя для наружного шлифования.

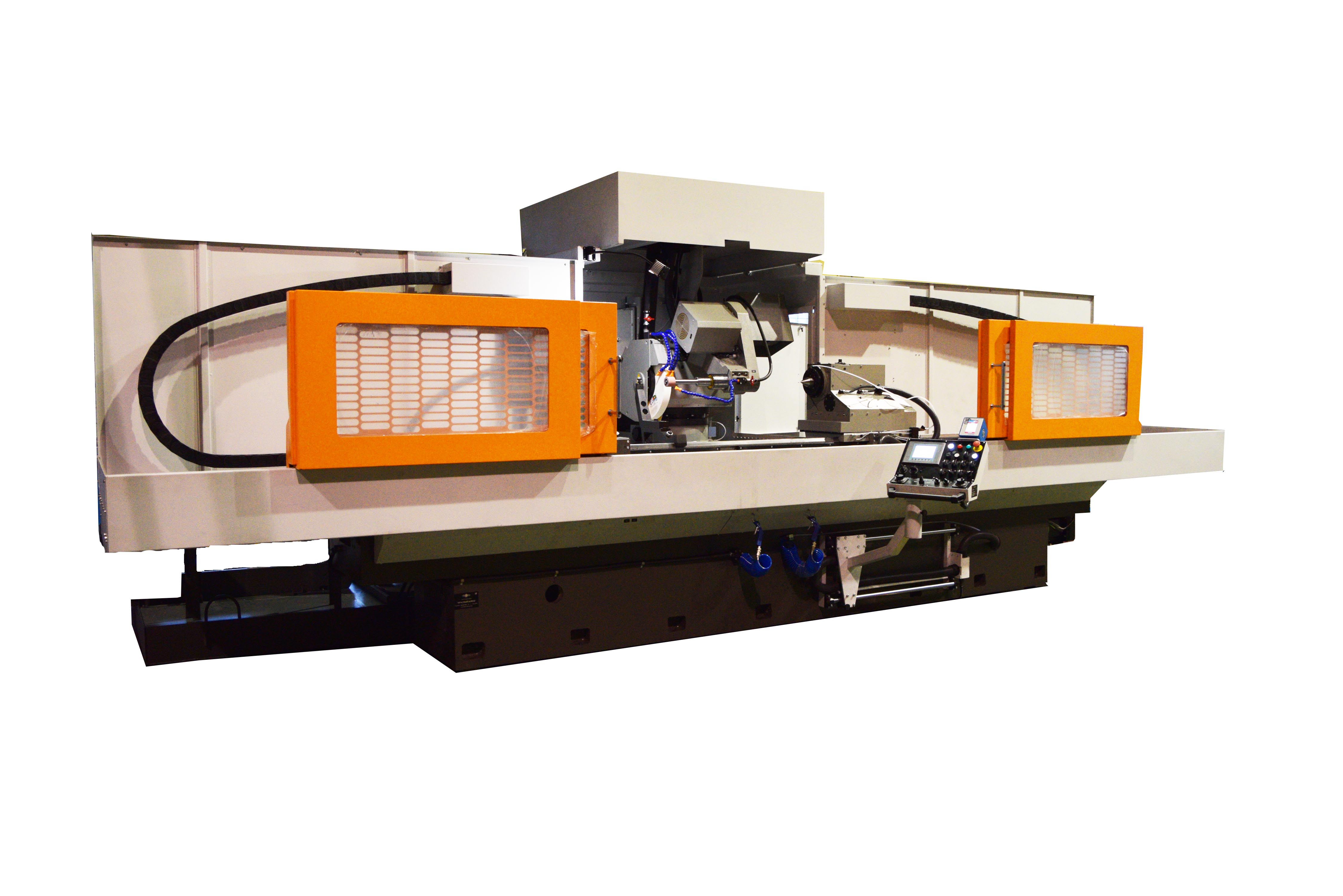

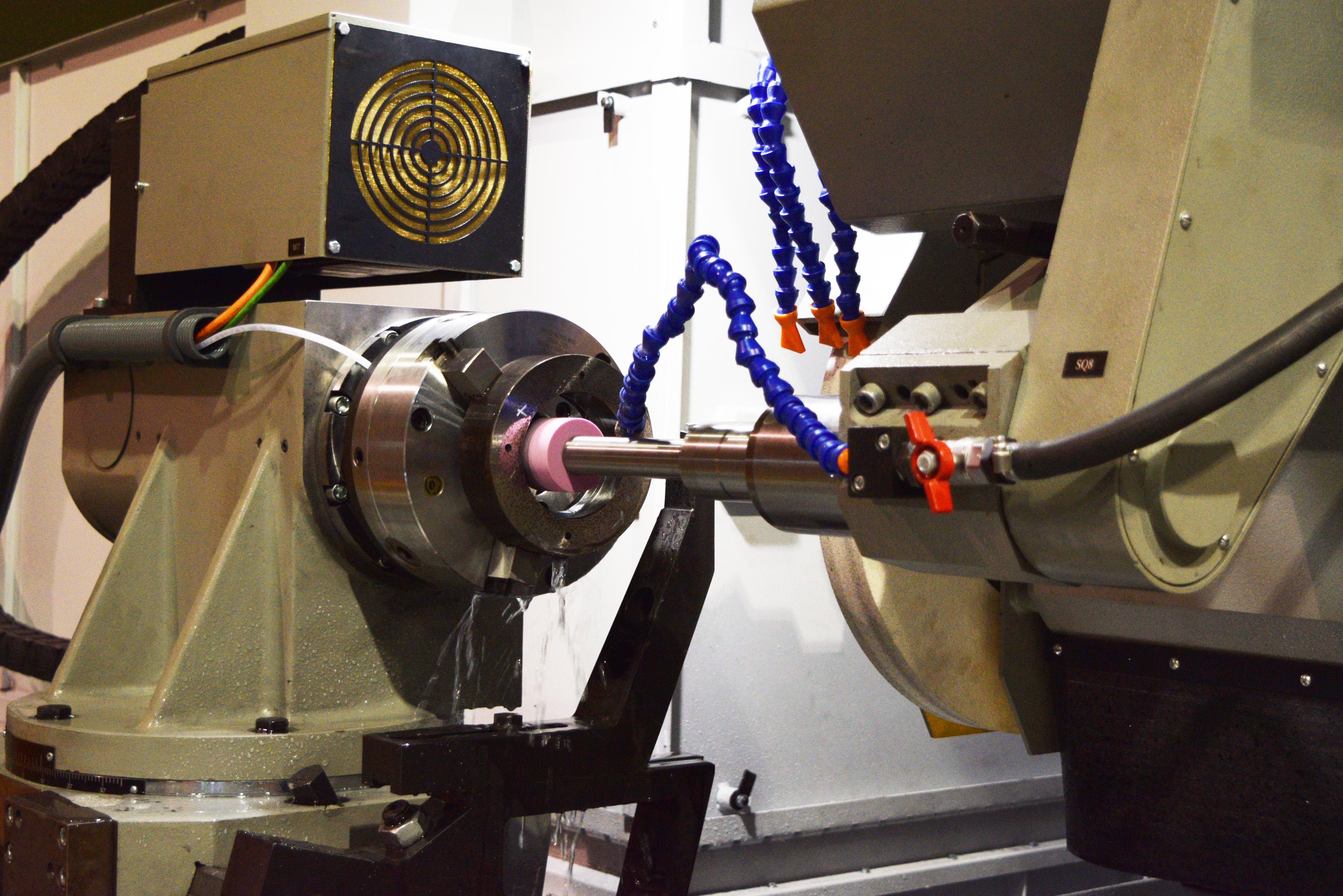

       Сверху на корпусе шлифовальной бабки установлена навесная откидная внутришлифовальная головка со сменными фортунами.

       Скорость резания на станке поддерживается автоматически при внутреннем и наружном шлифовании посредством частотных преобразователей.

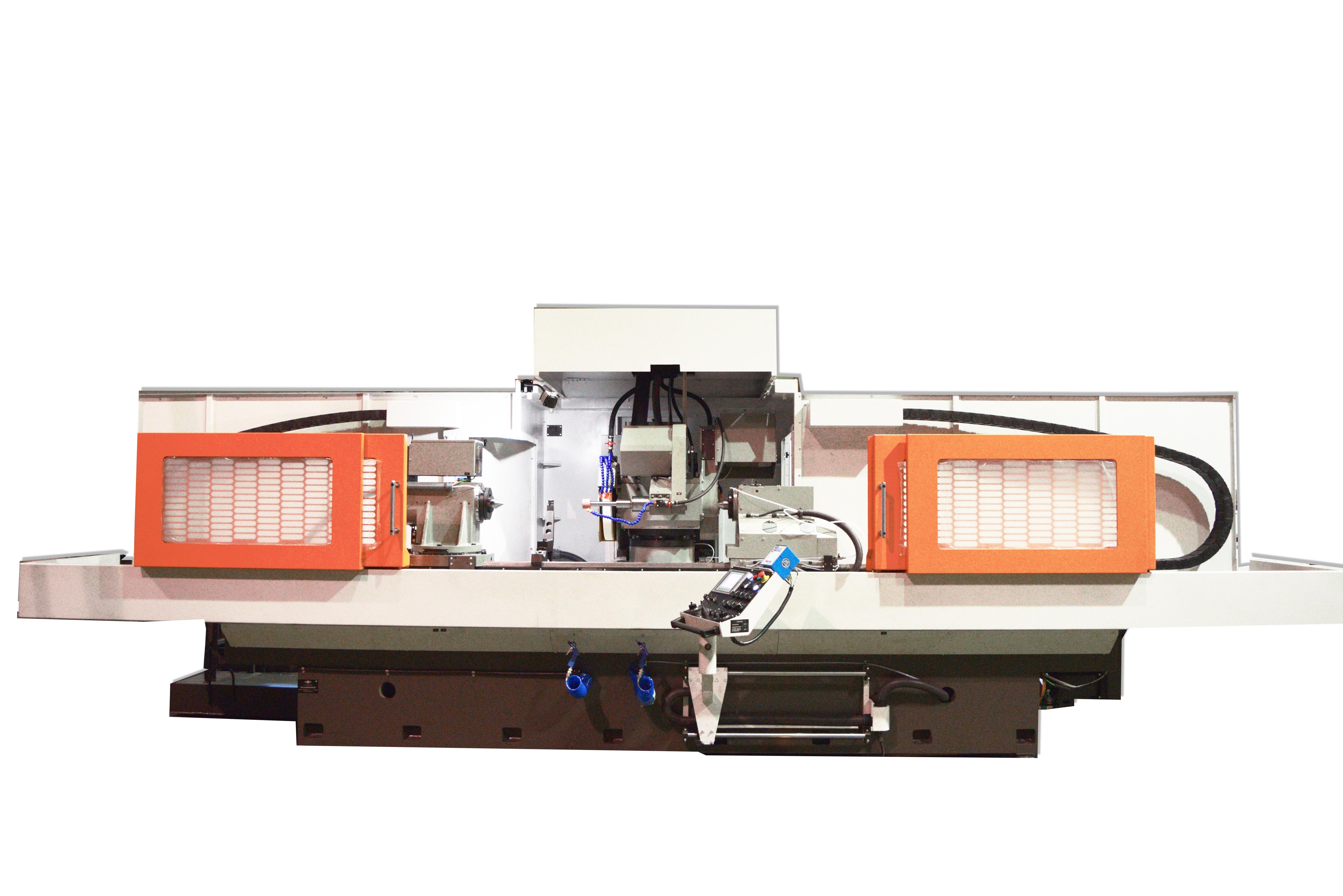

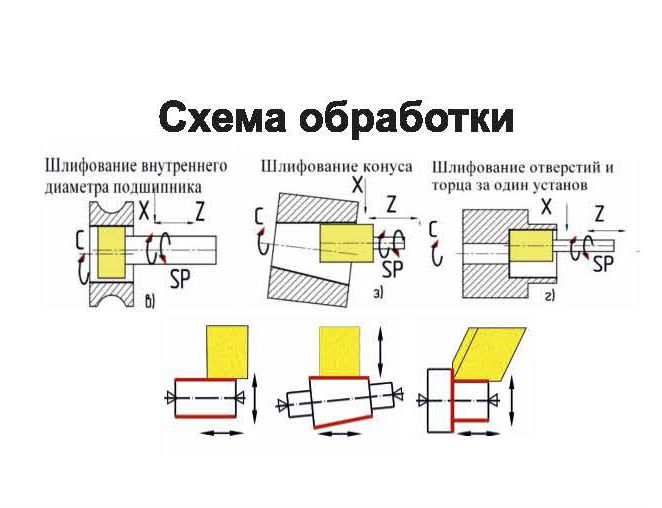

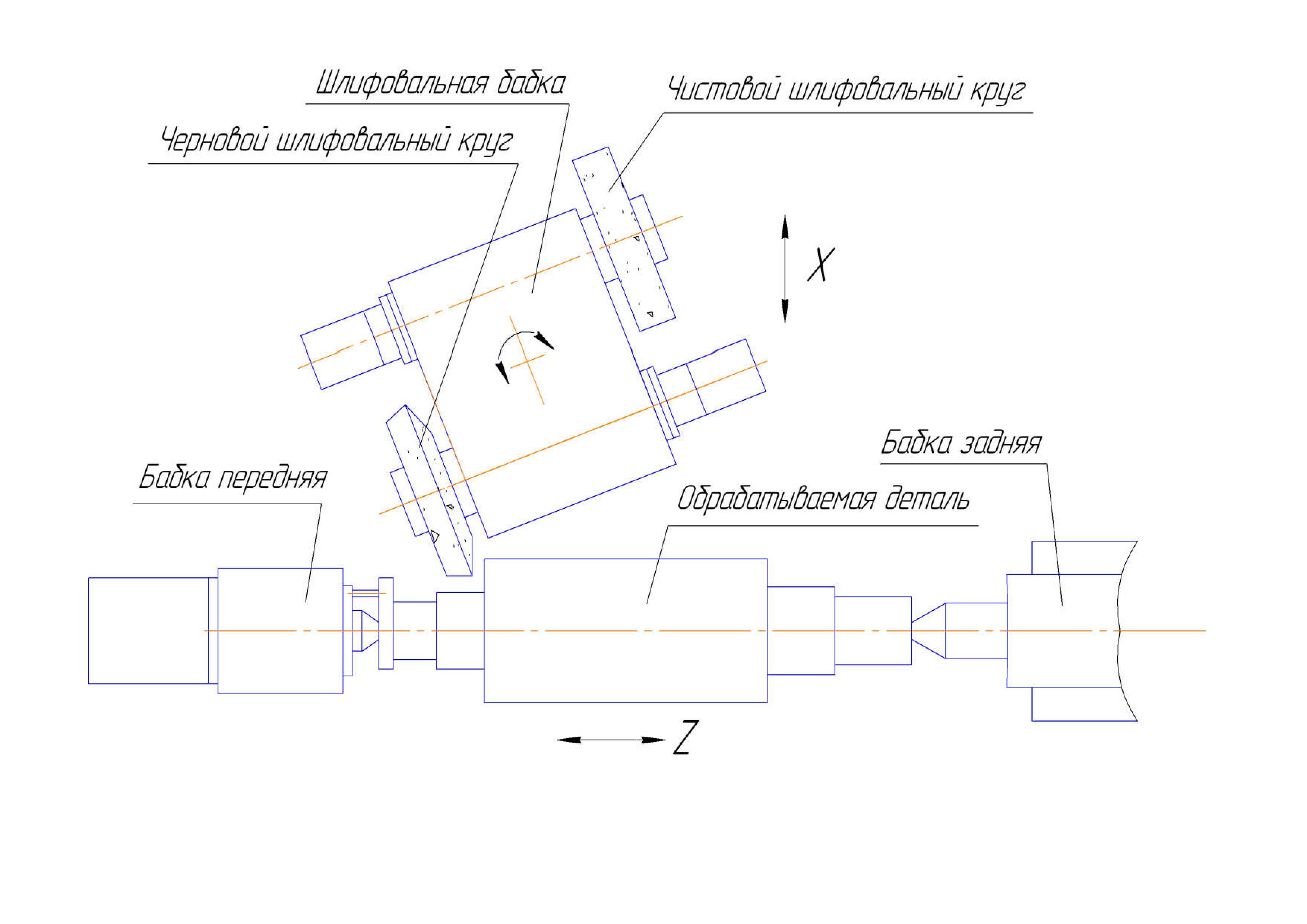

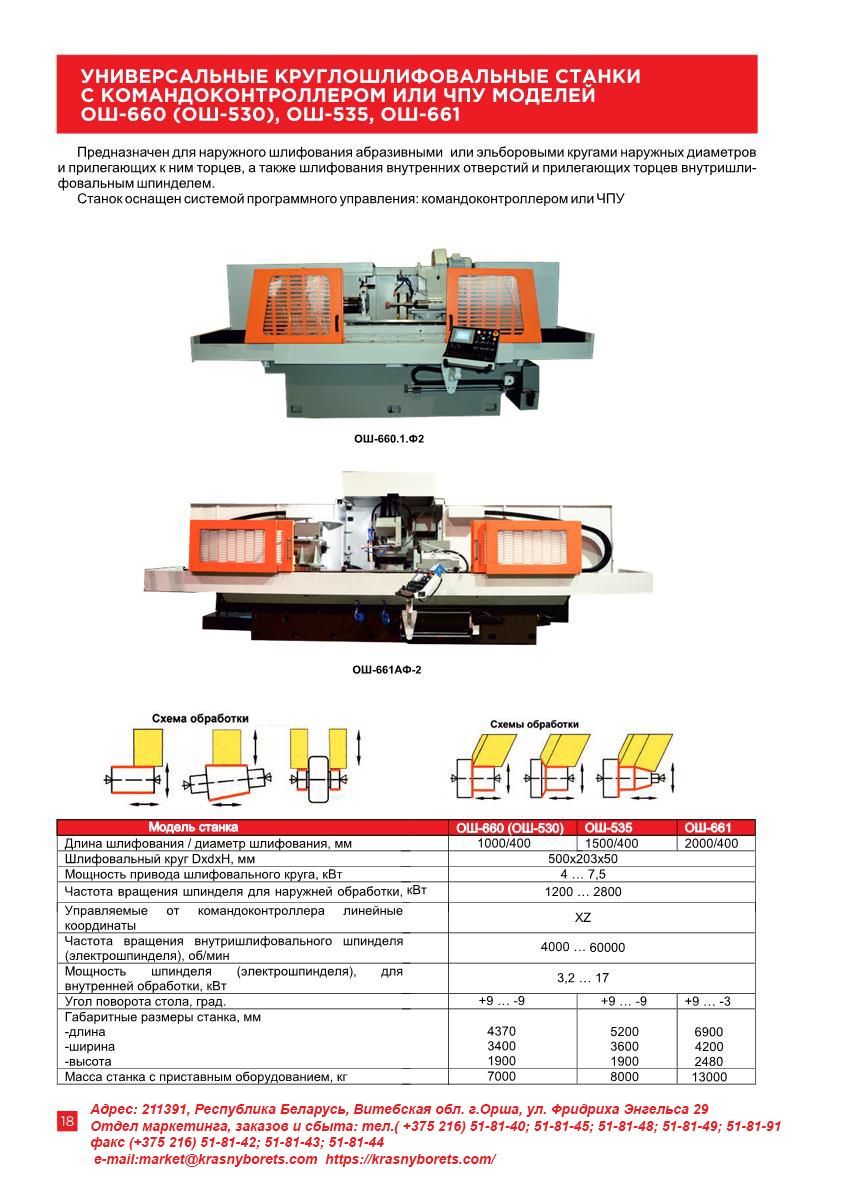

       Схема обработки детали на станке показана на рисунке 1, наружные поверхности обрабатываются за одну установку.

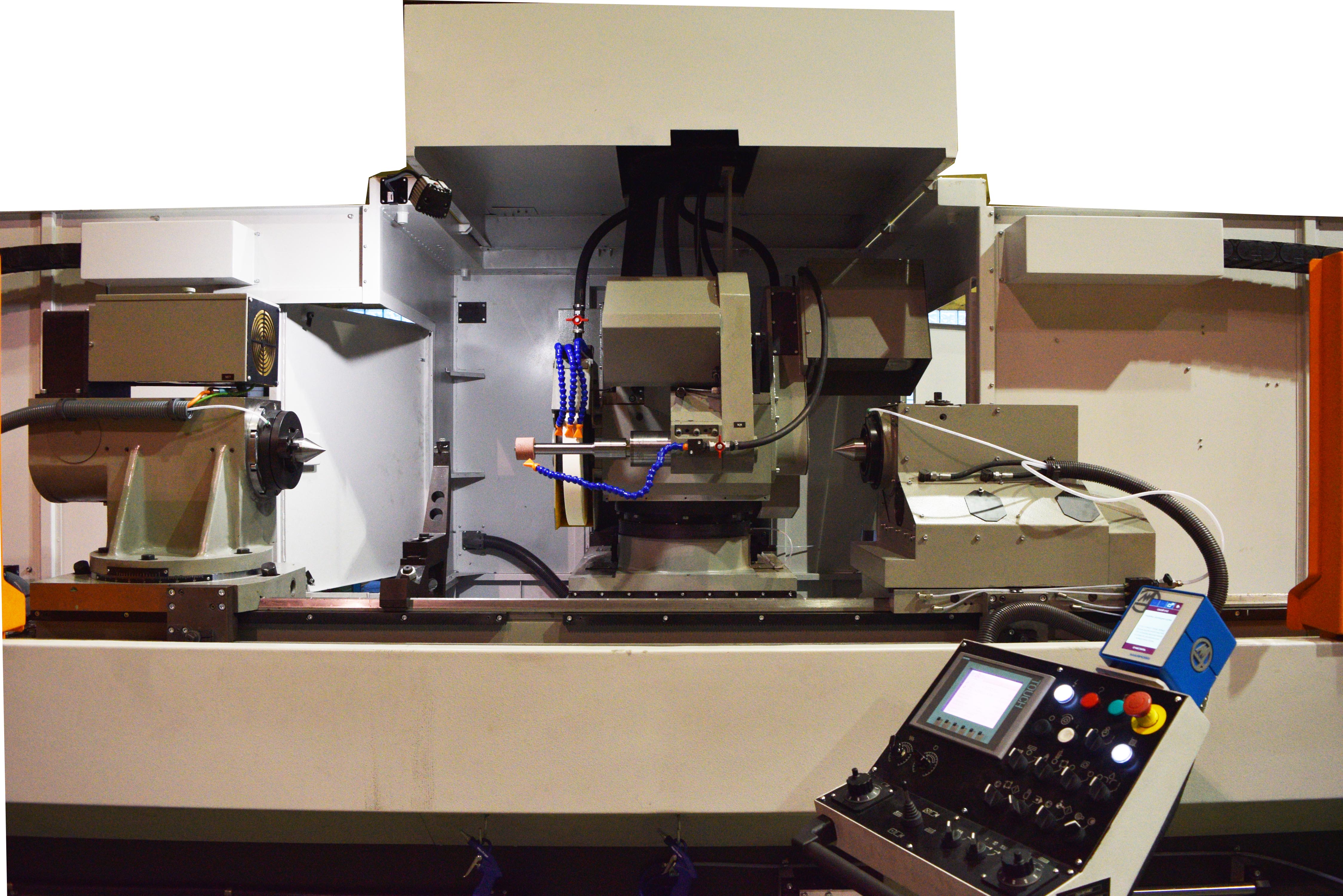

       Бабка передняя с электрическим приводом и бабка задняя крепятся на рабочей поверхности верхнего стола. Перемещение всех рабочих органов осуществляется посредством шариковинтовых пар.

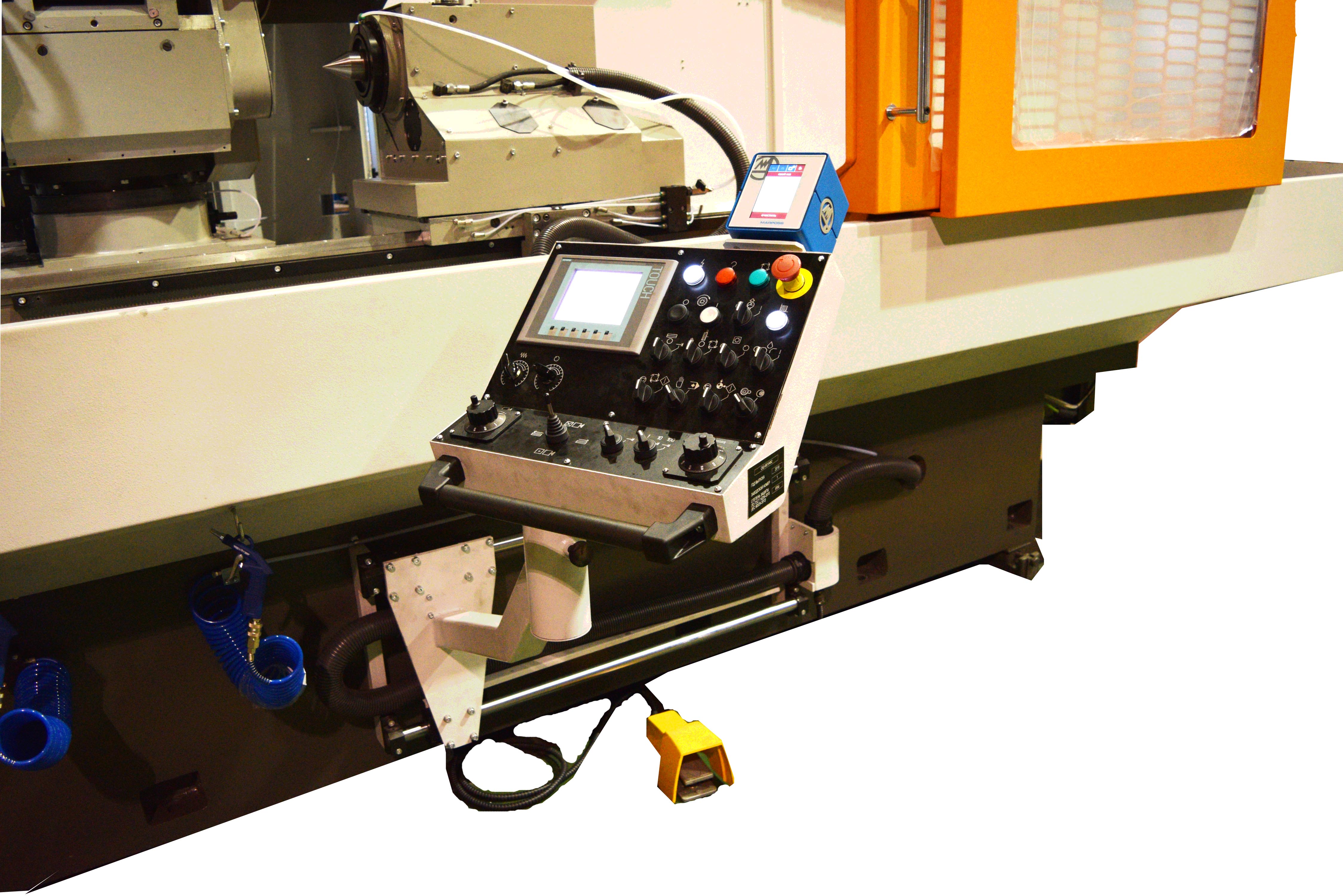

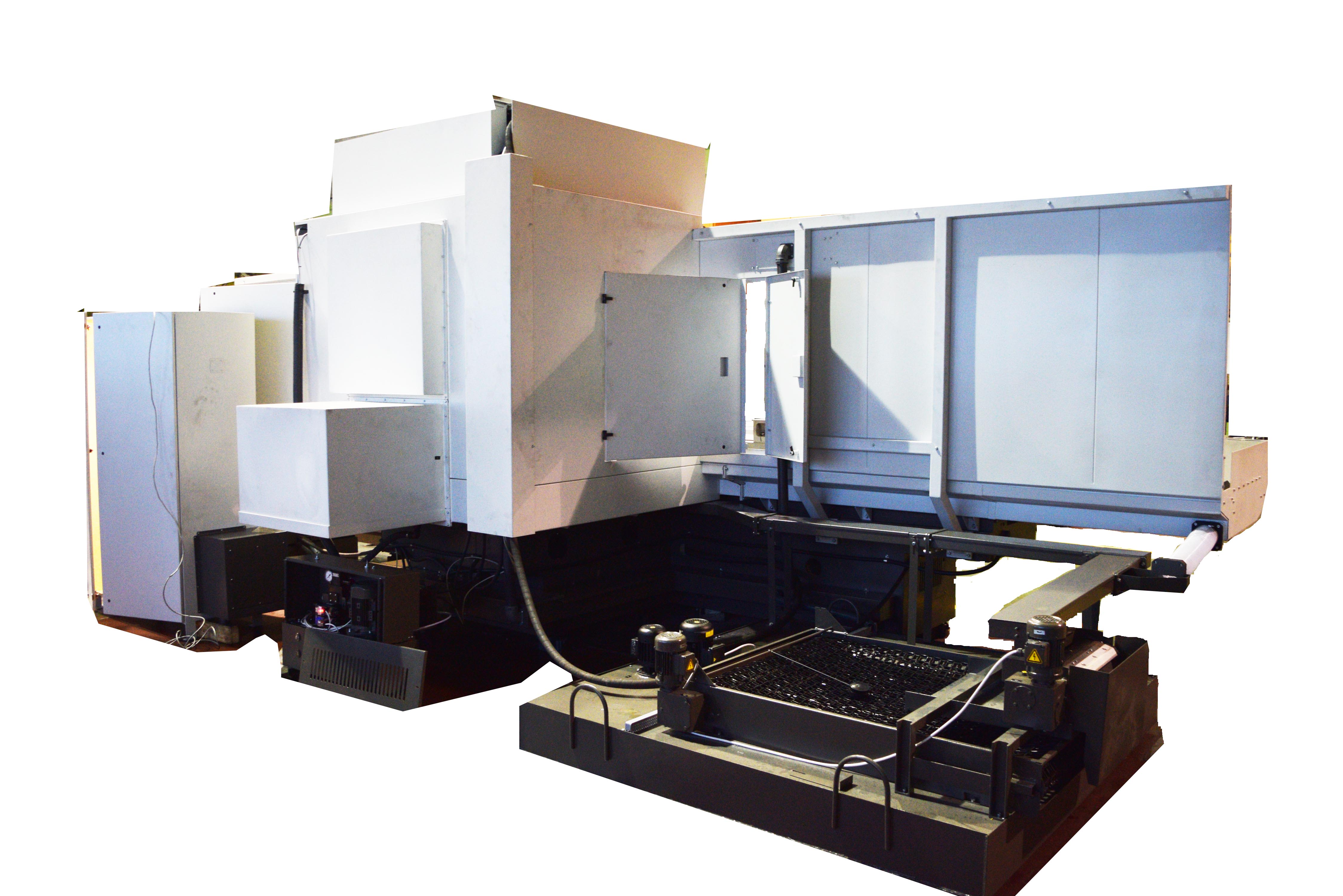

       Сзади слева станины устанавливается система подачи и очистки СОЖ, справа - гидростанция, сзади справа электрошкаф, а спереди пульт управления с командоконтроллером S7-1200 фирмы «Siemens».

    Шлифование деталей производится за счет вращения обрабатываемой детали и перемещения шлифовальной бабки перпендикулярно к оси центров. Шлифовальная бабка имеет возможность ручного поворота в горизонтальной плоскости на угол +45° - 1800. Обработка поверхностей и правка шлифовального круга может производиться как в ручном режиме, так и с управлением от командоконтроллера автоматически, установка и снятие детали осуществляются с помощью чалочного устройства покупателя.

      Точность угла ручного поворота верхнего стола и шлифовальной бабки будет осуществляться по цифровой индикации на экране пульта управления. Точность угла поворота бабки передней осуществляется по угловой шкале и часовому индикатору.

      Правка периферии и торца шлифовального круга осуществляется алмазами в оправе механизма правки, установленного на столе станка.

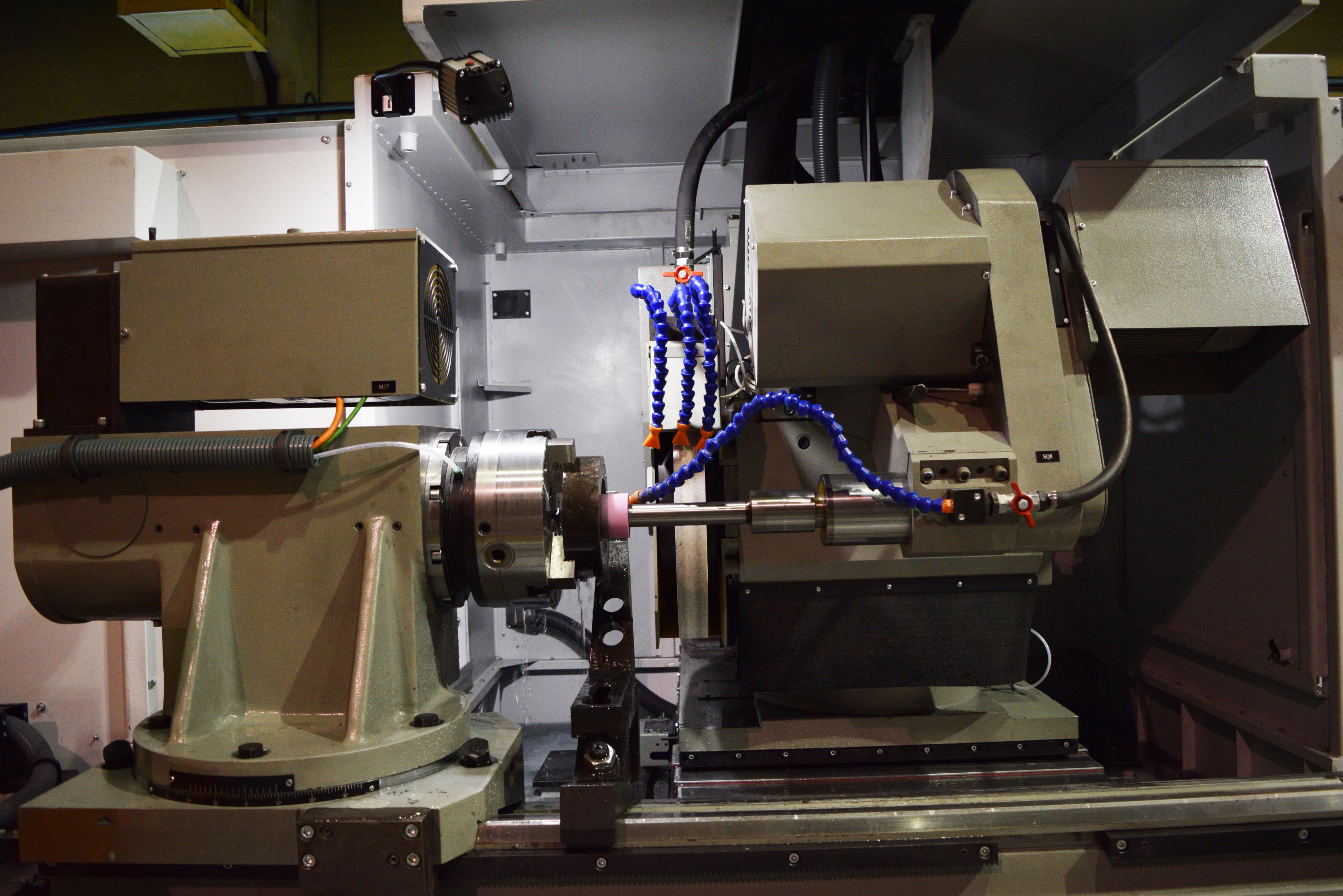

      Базирование обрабатываемых деталей производится в центрах передней и задней бабки или в 3-х кулачковом патроне. Рабочая зона шлифования ограждена защитой открытого типа, передняя стенка защиты имеет подвижные открывающиеся двери с оргстеклом. При шлифовании используется СОЖ на водной основе, очистка СОЖ осуществляется магнитным сепаратором и фильтром – транспортёром с рулонным фильтровальным полотном.

КОМПЛЕКТ ПОСТАВКИ
          - станок в сборе (c шлифовальной бабкой, бабкой передней и задней);
       - система подачи и очистки СОЖ;
        - гидростанция станка;
          - гидростанция привода чистового шлифовального шпинделя;
         - шкаф электроавтоматики;
          - пульт управления с командоконтроллером;
          - устройство динамической балансировки шлифовального круга для наружного чистового шлифования (установлено на станке);



    - комплект запасных частей и принадлежностей, быстроизнашиваемые детали:
        - фланцы шлифовального круга - 4 к-та (2 к-та установлено на станке);
        - абразивные   круги: тип 1, 500 х 203 х 50 мм - 1 шт. для чистового шлифования и 1 шт. для чернового шлифования;
          - абразивные круги для внутреннего шлифования (D x h):
                    -   5 х 10 – 20 шт.
                    - 12 х 20 – 20 шт.
                    - 20 х 25 – 20 шт.
                    - 32 х 25 – 20 шт.
                    - 40 х 40 – 15 шт.
                    - 63 х 40 - 15 шт.
                    - 80 х 50 – 15 шт.
                    -100 х 50 – 15 шт.
          - алмаз в оправе ГОСТ 22908-78 3908-0153 – 2 шт.
          - опора регулируемая для установки станка на фундаменте Орша-60120.
90.0.010.0.00 – 20 шт.;
        - набор ключей и слесарного инструмента – 1 к-т;
        - люнет открытый для установки деталей ø 16…50 – 1 шт;
        - люнет закрытый для установки деталей ø 16…50 – 1 шт;
        - люнет закрытый для установки деталей ø 50…120 – 1 шт;
        - люнет закрытый для установки деталей ø 120…250 – 1 шт;
        - люнет закрытый для установки деталей ø 250…400 – 1 шт;
        - комплект приводных ремней – 3 шт.
        - патрон 3-х кулачковый самоцентрирующий Æ250 мм – 1 шт.
     - приспособление для статической балансировки шлифовального круга с оправкой 3Е70.П01.00.1.000 -01 -1 шт. (входит в состав станка);
     - оправки для внутреннего шлифования 7 типоразмеров – по 2 шт. каждого наименования;
     - фортуна для шлифования отверстий Æ6… 100 мм – 1 шт. (установлена на станке);
     - фортуна для шлифования отверстий Æ100…250 мм – 1 шт.;
     - ручной пистолет для обдува воздухом деталей;
     - ручной пистолет для обмыва СОЖ обрабатываемых деталей и смыва шлама со станка.

     - съёмник шлифовальных кругов – 1 шт.

  • холодильный агрегат для электрошкафа;

  • устройство динамической балансировки шлифовального круга для наружного чистового шлифования с электронным блоком;

  • устройство очистки СОЖ при помощи магнитного сепаратора и фильтра-транспортера с рулонным бумажным полотном.
