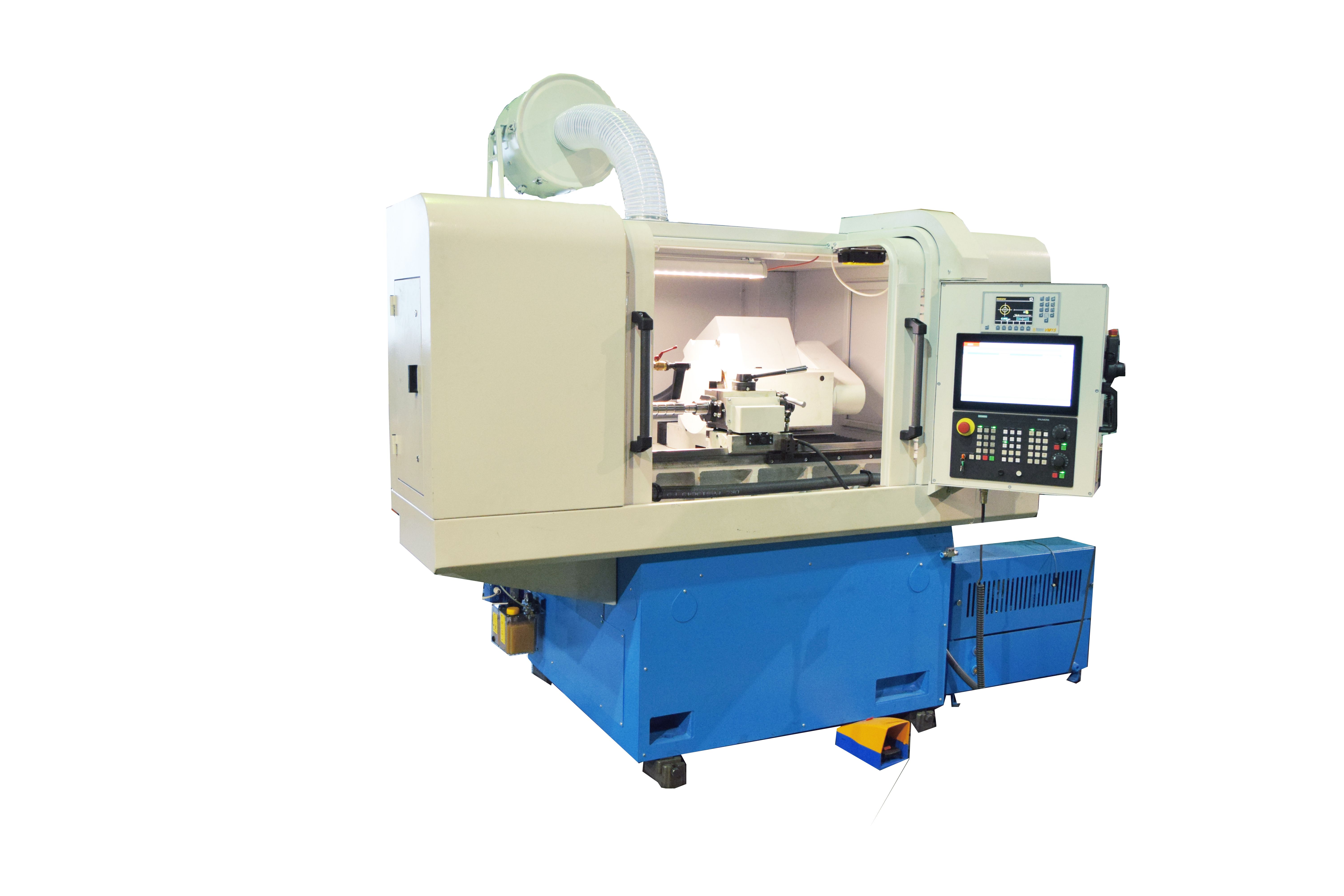

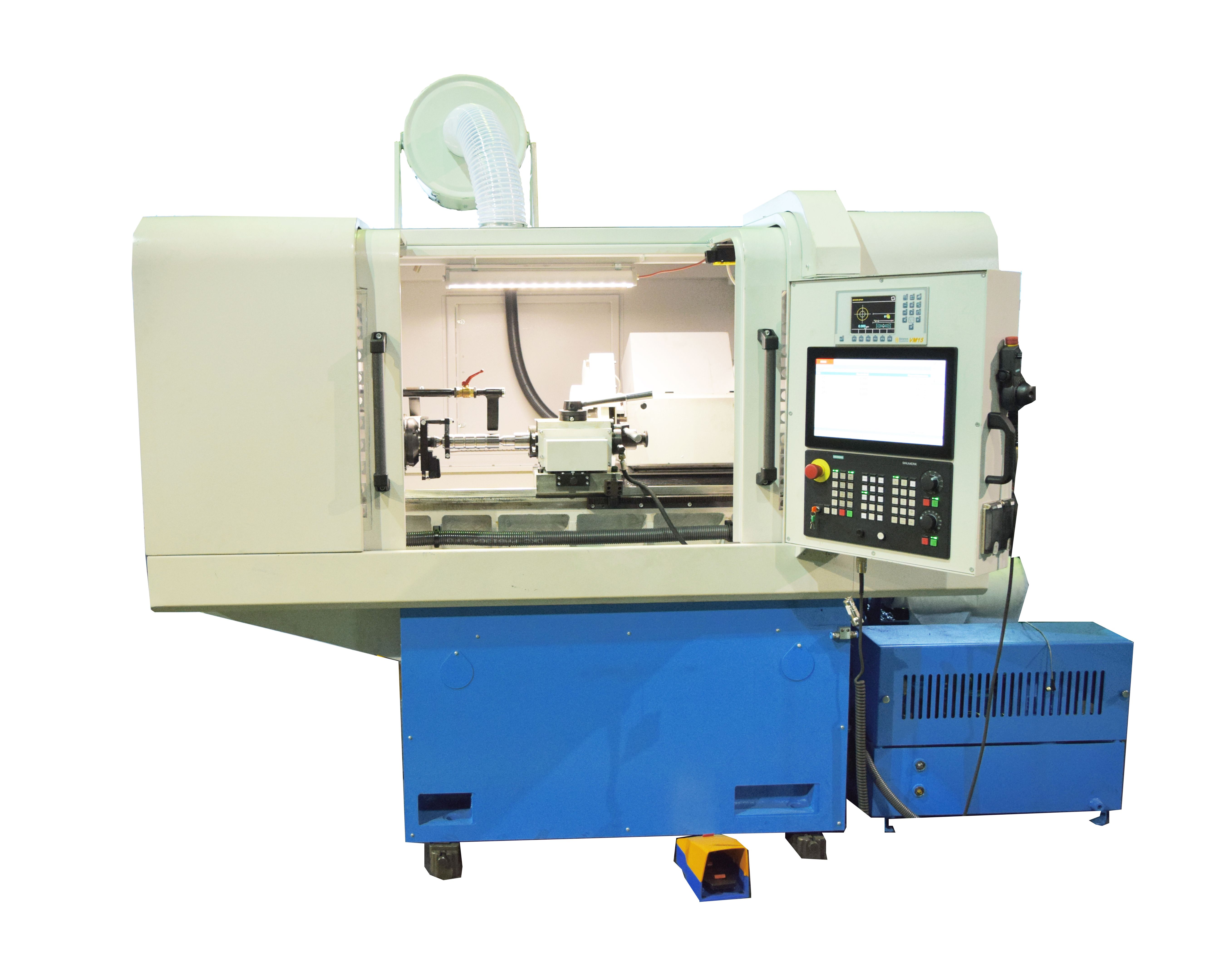

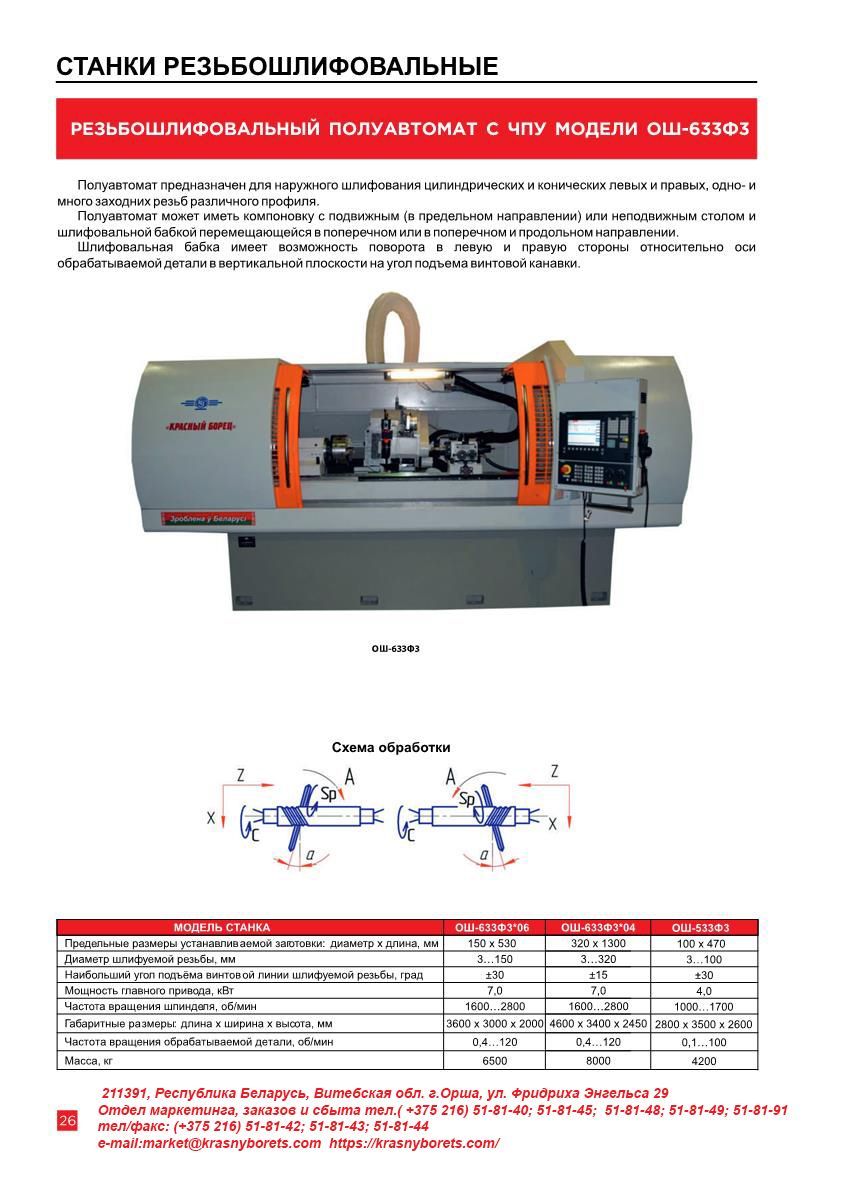

РЕЗЬБОШЛИФОВАЛЬНЫЙ ПОЛУАВТОМАТ С ЧПУ ОШ-533Ф3
Описание
Полуавтомат предназначен для врезного шлифования метрических резьбовых по-верхностей деталей типа «Вал» и «Вал-шестерня» многониточным абразивным шлифовальным кругом.
В компоновке полуавтомата применен принцип круглошлифовального станка с наличием продольного и поперечного перемещений шлифовальной бабки относительно вращающейся обрабатываемой детали. Бабка передняя, бабка задняя и опоры заготовки крепятся на базовых поверхностях неподвижного стола полуавтомата.
Обработка заготовок на полуавтомате производится в центрах передней и задней бабок методом врезного шлифования за счет продольного и поперечного перемещения шлифовального круга (координата Х) и вращения заготовки относительно оси центров (координата А). Обработка производится за 1-2 оборота детали.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Система ЧПУ с сервоприводами
- Частотное регулирование оборотов шпинделя шлифовальной головки.
- Линейные и круговые датчики обратной связи по программируемым координатам- - поперечное перемещение бабки шлифовальной – координата Х; - продольное перемещение салазок с бабкой шлифовальной – координата Z; - угловой поворот головки шлифовальной в вертикальной плоскости (угол наклона витка резьбы) - координата А; - вращение обрабатываемой детали - координата С;
- Бесконтактные датчики и конечные выключатели
- Электрошкаф собственного изготовления с холодильным агрегатом
- Замкнутые роликовые линейные направляющие.
- Высокоточные беззазорные шарико-винтовые передачи» для: продольного перемещения салазок, поперечного бабки шлифовальной.
- Высокоточные радиально-упорные шариковые подшипники для шпинделя бабки изделия и поворотной оси головки шлифовальной.
- Датчик касания
- Механизм контурной правки алмазным роликом от передней бабки.
- Ограждение рабочей зоны «кабинетного» типа.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Длина обрабатываемой заготовки
470 мм
-
Диаметр обрабатываемой заготовки
100 мм
-
Скорость резания
25...35 м/с
-
Частота вращения шпинделя
1000...1700 об/мин
-
Мощность главного привода
4,0 квт
-
Частота вращения изделия
0,1...100 об/мин
-
Диаметр шлифуемой резьбы
3...100 об/мин
-
Размеры алмазного ролика Dxdxh
100х52х36мм
-
Наибольшее поперечное перемещение шлифовального круга (координата Х);
300 мм
-
Наибольшее продольное перемещение шлифовального круга (координата Z);
550 мм
-
Пределы скоростей поперечных и продольных подач шлифовальной бабки
0,01...7000 мм
-
Дискретность заданных перемещений по координатам Х и Z
1 мкм
-
Дискретность заданных перемещений по координате А (шпинделя передней бабки)
3,6 сек
-
Наибольший угол подъёма винтовой линии, шлифуемой резьбы
+-30 град
-
Габаритные размеры (длина х ширина х высота)
2800 х 3500 х 2600 мм
-
Масса
4200 кг
Устройство обдува обработанных деталей. Данная опция включает в себя специальный пистолет с поливиниловой трубкой, через которую подводится под давлением из внешней сети воздух. Подача воздуха осуществляется на колодку, установленную на станине станка и далее на пистолет, который расположен на передней поверхности станины в зоне расположения оператора. Путём нажатия на рычаг пистолета, оператор может производить обдув сжатым воздухом снятых со стола или электромагнитной плиты обработанных деталей.
Агрегат для подачи СОЖ и её очистки.
Установка для отсоса аэрозолей из зоны обработки.
