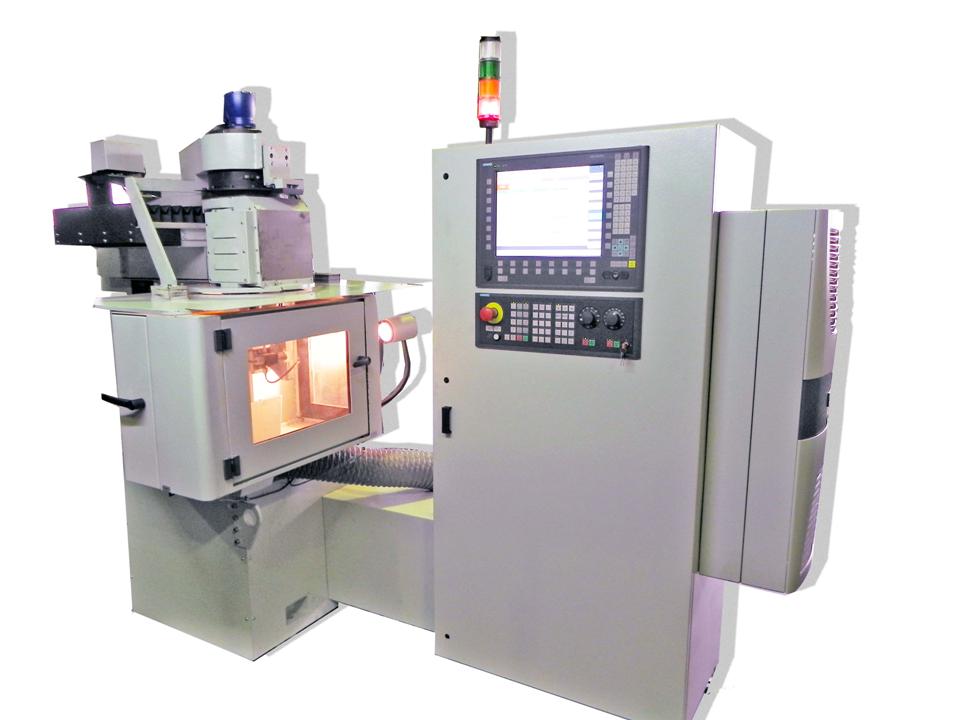

СТАНОК ДЛЯ ПРОФИЛИРОВАНИЯ АБРАЗИВНЫХ ШЛИФОВАЛЬНЫХ КРУГОВ С ЧПУ МОДЕЛИ ОШ-614
Описание
Станок предназначен для выполнения профилирования периферии (формообразования геометрического профиля) абразивных шлифовальных кругов.
Станок имеет компоновку с перемещающимся механизмом правки в продольном и поперечном направлениях относительно неподвижно вращающихся шлифовального круга. Правка производится специальным вращающимся алмазным роликом, который имеет возможность поворота в левую и правую стороны относительно вершины радиуса (R=0.2 мм) алмазного ролика.
- Технические характеристики
- Описание конструкции
- Комплект поставки
- Опции
- Видео
- Референс-лист
- Отзывы
-
Диаметр шлифовального круга
231...320 мм
-
Высота шлифовального круга
10...130 мм
-
Посадочный диаметр шлифовального круга
76 мм
-
Управляемое количество координат
5
-
Наружный диаметр устанавливаемого алмазного ролика
150 мм
-
Внутренний диаметр устанавливаемого алмазного ролика
32h5 мм
-
Радиус при вершине устанавливаемого алмазного ролика
0.2 мм
-
Наибольшее продольное перемещение (координата Z)
330 мм
-
Наибольшее поперечное перемещение (координата X)
130 мм
-
Угол поворота алмазного ролика (координата В)
(-90/+45) град
-
Габаритные размеры (длина х ширина х высота)
2500 х 1700 х 2300 мм
-
Масса
1500 кг
