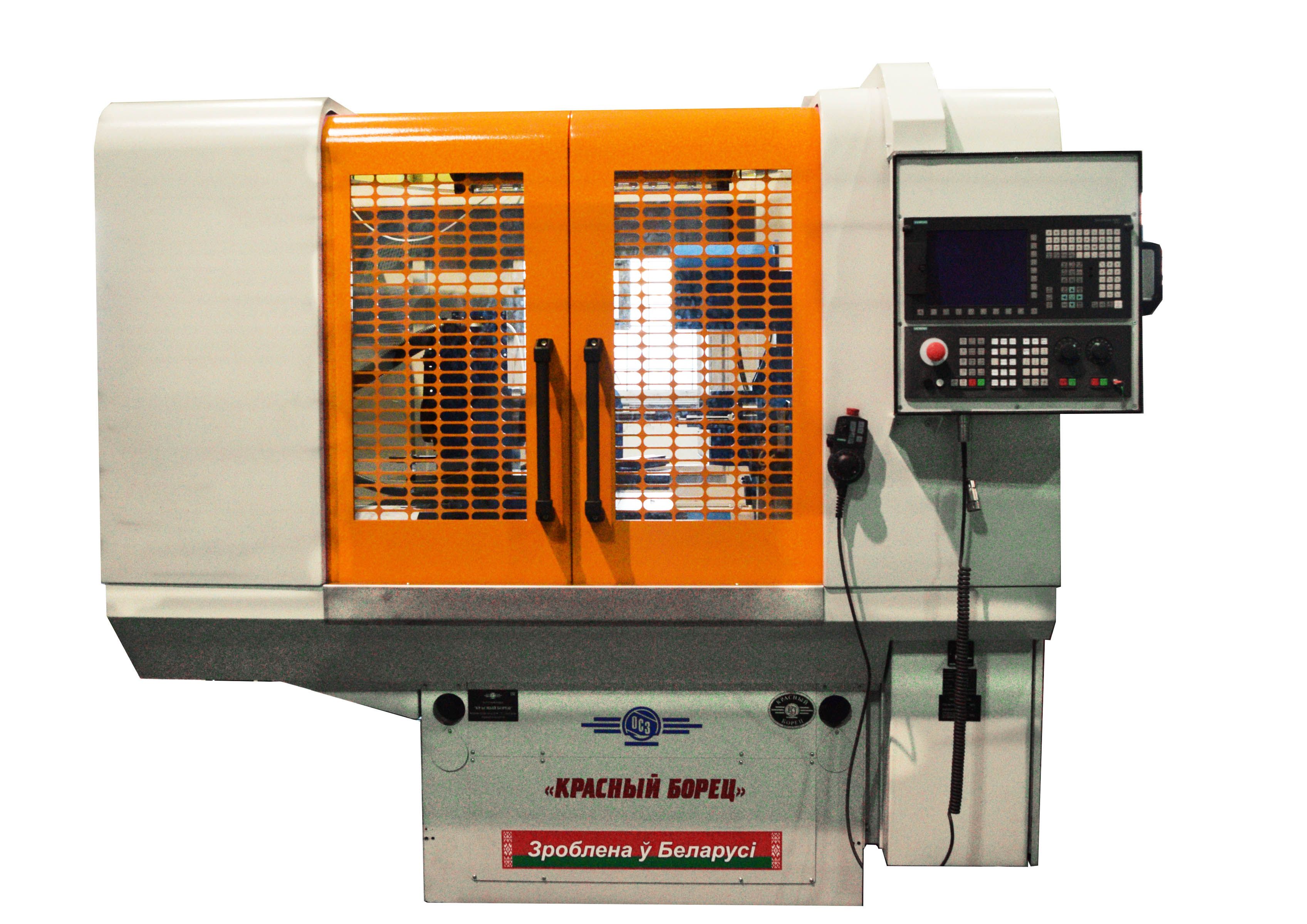

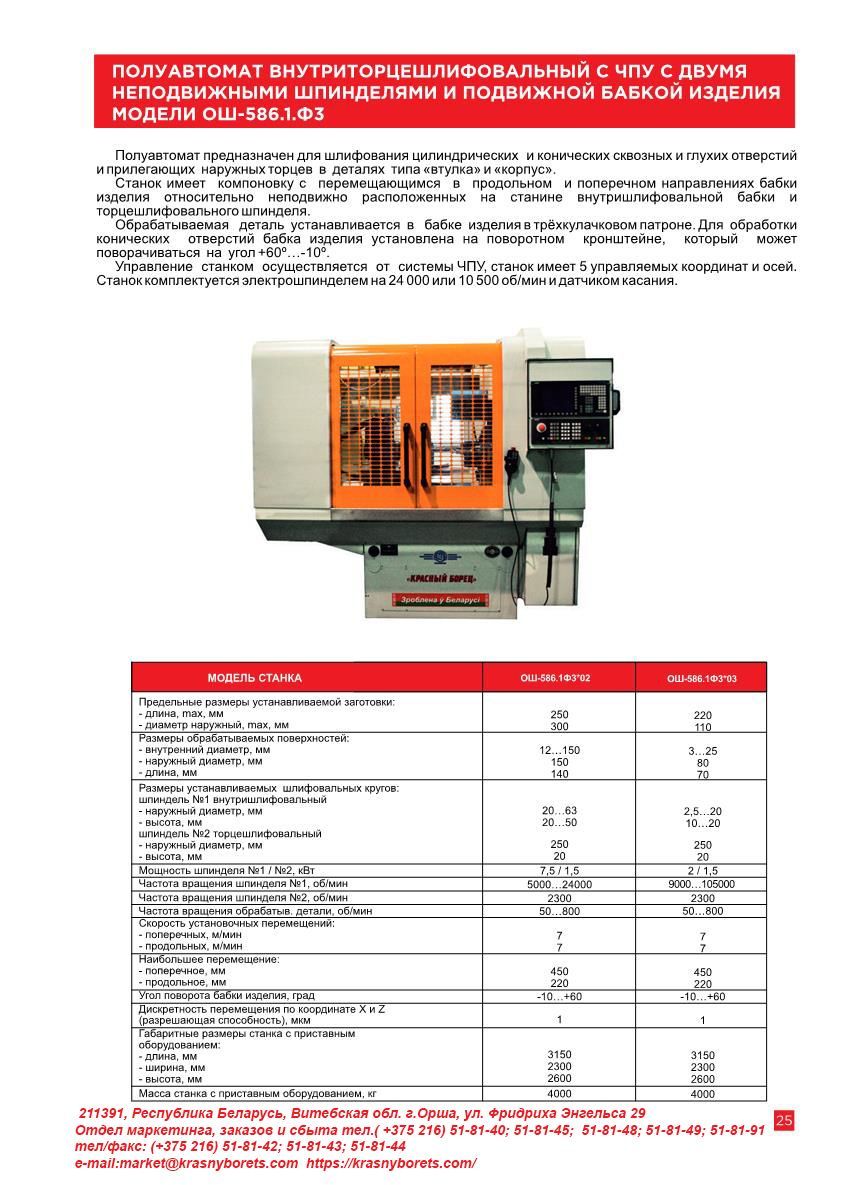

ПОЛУАВТОМАТ ВНУТРИТОРЦЕШЛИФОВАЛЬНЫЙ С ЧПУ С ДВУМЯ НЕПОДВИЖНЫМИ ШПИНДЕЛЯМИ И ПОДВИЖНОЙ БАБКОЙ ИЗДЕЛИЯ ОШ-586.1.Ф3 ИСПОЛНЕНИЕ 03

Описание

Полуавтомат предназначен для шлифования цилиндрических и конических сквозных и глухих отверстий и прилегающих наружных торцев в деталях типа «втулка» и «корпус».

Отправить заявку Скачать

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Станок имеет компоновку с перемещающимся в продольном и поперечном направлениях бабки изделия относительно неподвижно расположенных на станине внутришлифовальной бабки и торцешлифовального шпинделя.
  • Обрабатываемая деталь устанавливается в бабке изделия в трёхкулачковом патроне. Для обработки конических отверстий бабка изделия установлена на поворотном кронштейне, который может поворачиваться на угол +60º…-10º.
  • Управление станком осуществляется от системы ЧПУ Sinumerik -828D фирмы «Siemens», станок имеет 5 управляемых координат и осей.
  • Станок комплектуется электрошпинделем на 24 000 об/мин и датчиком касания.
  • Технические характеристики
  • Описание конструкции
  • Комплект поставки
  • Опции
  • Видео
  • Референс-лист
  • Отзывы
  • Длина устанавливаемой заготовки
    220 мм
  • Диаметр наружный устанавливаемой заготовки
    110 мм
  • Внутренний диаметр обрабатываемых поверхностей
    3...25 мм
  • Наружный диаметр обрабатываемых поверхностей
    80 мм
  • Длина обрабатываемых поверхностей
    70 мм
  • Наружный диаметр шпинделя №1 внутришлифовального
    2,5...20 мм
  • Высота шпинделя №1 внутришлифовального
    10...20 мм
  • Наружный диаметр шпинделя №2 торцешлифовального
    250 мм
  • Высота шпинделя №2 торцешлифовального
    20 мм
  • Мощность шпинделя №1 / №2
    2 / 1,5 кВт
  • Частота вращения шпинделя №1
    9000...105000 об/мин
  • Частота вращения шпинделя №2
    2300 об/мин
  • Частота вращения обрабатываемой детали
    50...800 об/мин
  • Скорость установочных поперечных перемещений
    7 м/мин
  • Скорость продольных поперечных перемещений
    7 м/мин
  • Наибольшее поперечное перемещение
    450 мм
  • Наибольшее продольное перемещение
    220 мм
  • Угол поворота бабки изделия
    -10...+60 град
  • Дискретность перемещения по коорди-нате Х и Z (разрешающая способность)
    1 мкм
  • Габаритные размеры с приставным оборудованием (длина х ширина х высота)
    2800 х 2900 х 1820 мм
  • Масса станка с приставным оборудованием
    3600 кг
